AÇUDE-PONTE DE MIRANDELA

UTILIZAÇÕES - Valorização paisagística (espelho de água) / Abastecimento / Energia / Defesa contra cheias / Recreio

LOCALIZAÇÃO
Distrito - Bragança
Concelho - Mirandela
Local - Mirandela
Bacia Hidrográfica - Douro
Linha de Água - Rio Tua

DADOS GERAIS
Promotor - C. M. Mirandela
Dono de Obra (RSB) - Câmara Municipal de Mirandela
Projectista - CNEC, Lda
Ano de Projecto - 1992

CARACTERÍSTICAS HIDROLÓGICAS
Área da Bacia Hidrográfica - 2715 km2
Precipitação média anual - 941,3 mm
Caudal de cheia - 4000 m3/s
Período de retorno - 1000 anos

CARACTERÍSTICAS DA ALBUFEIRA
Área inundada ao NPA - 138 x 1000m2
Capacidade total - 515 x 1000m3
Nível de pleno armazenamento (NPA) - 212,7 m
Nível de máxima cheia (NMC) - 216,5 m

CARACTERÍSTICAS DA BARRAGEM
Tipo - Açude móvel
Altura acima da fundação - 21 m
Altura acima do terreno natural - 12,5 m
Cota do coroamento - 219,5 m
Comprimento do coroamento - 139 m
Fundação - Xistos e grauvaques

DESCARREGADOR DE CHEIAS
Localização - No corpo da barragem
Tipo de controlo - Controlado
Tipo de descarregador - Comportas móveis
Cota da crista da soleira - 209 m
Desenvolvimento da soleira - 8 x 15 m
Comportas: 8 comportas segmento
Caudal máximo descarregado - 4000 m3/s
Dissipação de energia - Ressalto

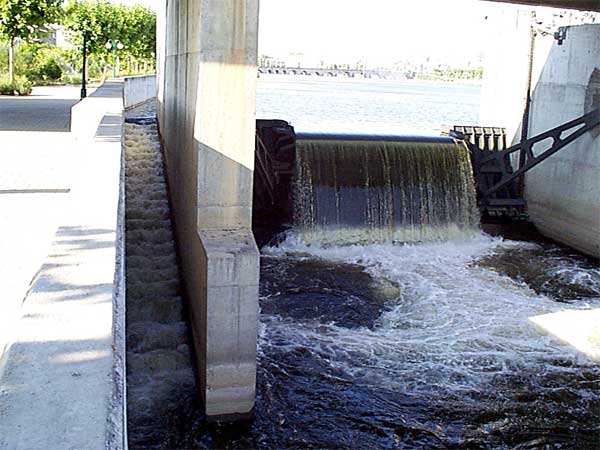

Galeria de imagens

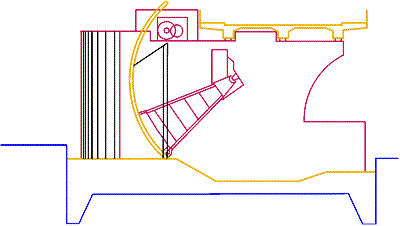

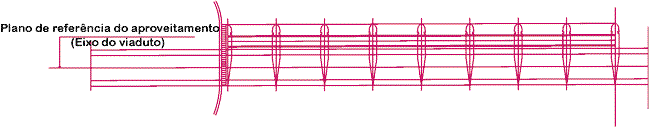

Galeria de desenhos
