ALCOUTIM

UTILIZAÇÕES - Abastecimento

LOCALIZAÇÃO
Distrito - Faro
Concelho - Alcoutim
Local - Ribeira de Cadavais
Bacia Hidrográfica - Guadiana
Linha de Água - Barranco dos Ladrões

DADOS GERAIS
Promotor - CM de Alcoutim
Dono de Obra (RSB) - C M Alcoutim
Projectista - Hidroprojecto
Ano de Projecto - 1992
Ano de Conclusão - 1995

CARACTERÍSTICAS HIDROLÓGICAS
Área da Bacia Hidrográfica - 22 km2
Precipitação média anual - 58,58 mm
Caudal de cheia - 265 m3/s
Período de retorno - 1000 anos

CARACTERÍSTICAS DA ALBUFEIRA
Área inundada ao NPA - 130 x 1000m2
Capacidade total - 1000 x 1000m3
Capacidade útil - 908,2 x 1000m3
Volume morto - 91,8 x 1000m3
Nível de pleno armazenamento (NPA) - 52 m
Nível de máxima cheia (NMC) - 53,8 m
Nível mínimo de exploração (Nme) - 32,55 m

CARACTERÍSTICAS DA BARRAGEM
Aterro - Enrocamento com núcleo
Altura acima da fundação - 30,5 m
Altura acima do terreno natural - 29 m
Cota do coroamento - 55 m
Comprimento do coroamento - 130,5 m
Largura do coroamento - 9 m
Fundação - Xistos e grauvaques
Volume de aterro - 100,6 x 1000 m3

DESCARREGADOR DE CHEIAS
Localização - Margem direita
Tipo de controlo - Sem controlo
Tipo de descarregador - Canal de encosta
Cota da crista da soleira - 52 m
Desenvolvimento da soleira - 93 m
Caudal máximo descarregado - 149 m3/s
Dissipação de energia - Ressalto

DESCARGA DE FUNDO
Localização - Talvegue
Tipo - Em conduta sob o aterro
Secção da conduta - d 1,0 m
Controlo a montante - Comporta plana
Controlo a jusante - Válvula de jacto oco
Dissipação de energia - Jacto oco e fossas de erosão

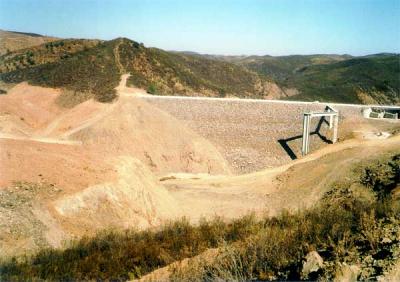

Galeria de imagens

Galeria de desenhos

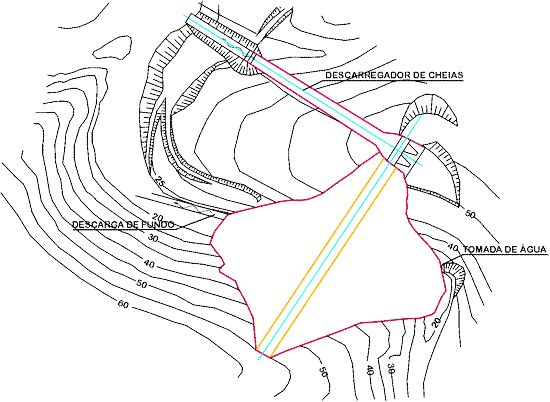

PLANTA

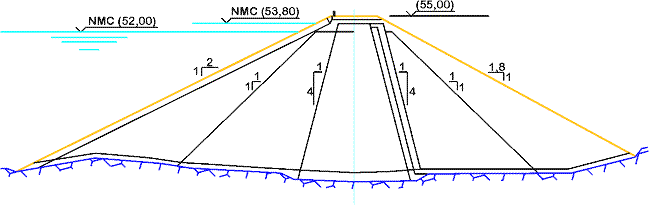

PERFIL
