ALFÂNDEGA DA FÉ

UTILIZAÇÕES - Abastecimento / Rega

LOCALIZAÇÃO
Distrito - Bragança
Concelho - Alfândega da Fé
Local - Esteveínha
Bacia Hidrográfica - Douro
Linha de Água - Ribeira dos Alambiques

DADOS GERAIS
Promotor - INAG
Dono de Obra (RSB) - INAG
Projectista - FGLNT
Construtor - Bento Pedroso & Filhos, Lda
Ano de Projecto - 1968
Ano de Conclusão - 1970

CARACTERÍSTICAS HIDROLÓGICAS
Área da Bacia Hidrográfica - 0,7 km2

CARACTERÍSTICAS DA ALBUFEIRA
Área inundada ao NPA - 220 x 1000m2
Capacidade total - 1600 x 1000m3
Capacidade útil - 1300 x 1000m3
Volume morto - 300 x 1000m3
Nível de pleno armazenamento (NPA) - 626,5 m
Nível de máxima cheia (NMC) - 626,7 m
Nível mínimo de exploração (Nme) - 607 m


CARACTERÍSTICAS DA BARRAGEM
Aterro - Terra homogénea
Altura acima da fundação - 27 m
Altura acima do terreno natural - 25 m
Cota do coroamento - 628 m
Comprimento do coroamento - 750 m
Largura do coroamento - 6 m
Número de banquetas a jusante - 4
Fundação - Pórfiros, xistos e grauvaques
Volume de aterro - 520 x 1000 m3

DESCARREGADOR DE CHEIAS
Localização - Portela no lado esquerdo
Tipo de controlo - Sem controlo
Tipo de descarregador - Canal de encosta
Cota da crista da soleira - 626,5 m
Desenvolvimento da soleira - 3,7 m
Caudal máximo descarregado - 1 m3/s
Dissipação de energia - Ressalto


DESCARGA DE FUNDO
Localização - Margem direita
Tipo - Em conduta sob o aterro
Secção da conduta - d 0,60 m
Caudal máximo - 2,5 m3/s
Controlo a montante - Comporta plana
Controlo a jusante - Válvula de guilhotina

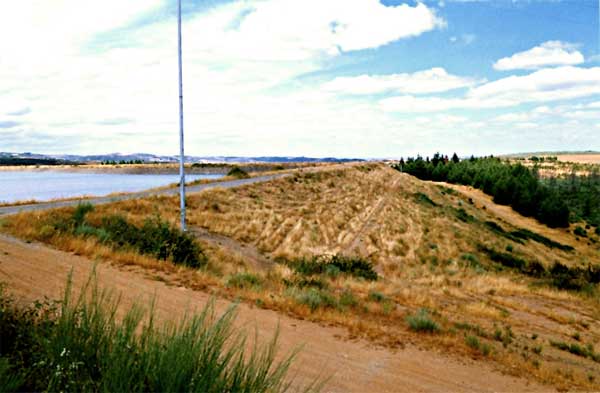

Galeria de imagens

Galeria de desenhos

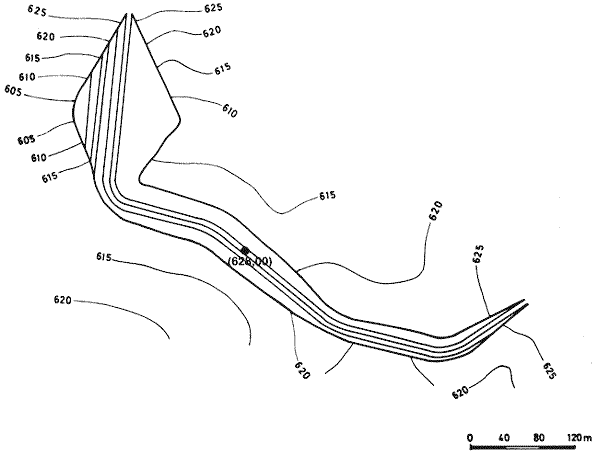

PLANTA

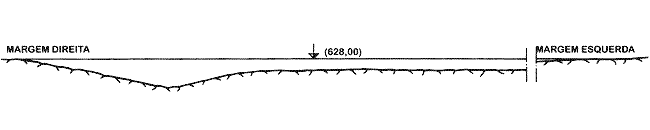

ALÇADO

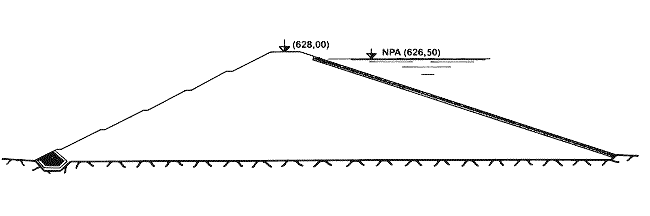

PERFIL
