ALIJÓ

UTILIZAÇÕES - Abastecimento

LOCALIZAÇÃO
Distrito - Vila Real
Concelho - Alijó
Local - Vila Chã
Bacia Hidrográfica - Douro

DADOS GERAIS
Linha de Água - Ribeira da Chã Promotor - INAG
Dono de Obra (RSB) - INAG
Projectista - Hidrotécnica Portuguesa
Construtor - CPTP
Ano de Projecto - 1985
Ano de Conclusão - 1991

CARACTERÍSTICAS HIDROLÓGICAS
Área da Bacia Hidrográfica - 9 km2
Precipitação média anual - 900 mm
Caudal integral médio anual - 2920 x 1000 m3
Caudal de cheia - 72 m3/s
Período de retorno - 1000 anos

CARACTERÍSTICAS DA ALBUFEIRA
Área inundada ao NPA - 180 x 1000m2
Capacidade total - 1740 x 1000m3
Capacidade útil - 1590 x 1000m3
Volume morto - 150 x 1000m3
Nível de pleno armazenamento (NPA) - 658,5 m
Nível de máxima cheia (NMC) - 659,9 m
Nível mínimo de exploração (Nme) - 640 m

CARACTERÍSTICAS DA BARRAGEM
Aterro - Terra zonada
Altura acima da fundação - 40 m
Altura acima do terreno natural - 36 m
Cota do coroamento - 660,9 m
Comprimento do coroamento - 167 m
Largura do coroamento - 6 m
Número de banquetas a jusante - 1
Fundação - Granitos alcalinos
Volume de aterro - 352,4 x 1000 m3

DESCARREGADOR DE CHEIAS
Localização - Margem esquerda
Tipo de controlo - Sem controlo
Tipo de descarregador - Canal de encosta
Cota da crista da soleira - 658,5 m
Desenvolvimento da soleira - 20,9 m
Caudal máximo descarregado - 52 m3/s
Dissipação de energia - Trampolim

DESCARGA DE FUNDO
Localização - Margem esquerda
Tipo - Em conduta sob o aterro
Secção da conduta - 1,0 m
Caudal máximo - 2,5 m3/s
Controlo a montante - Comporta plana
Controlo a jusante - Howell-Bunger
Dissipação de energia - Jacto oco e fossas de erosão

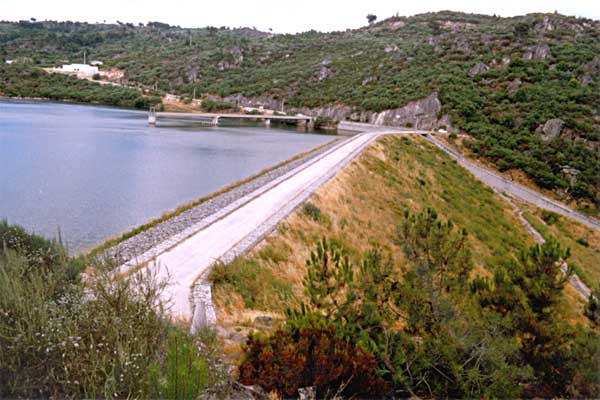

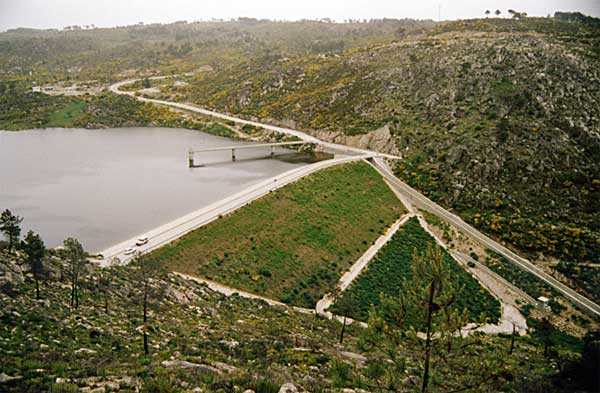

Galeria de imagens

Galeria de desenhos

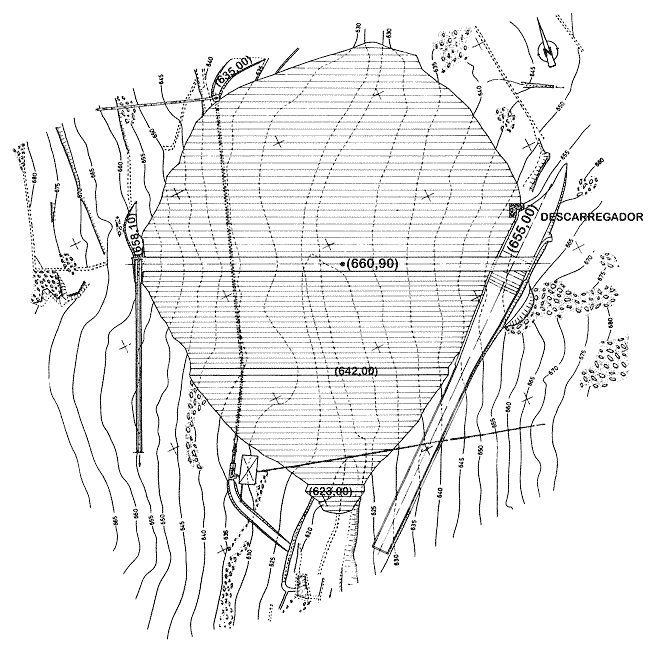

PLANTA

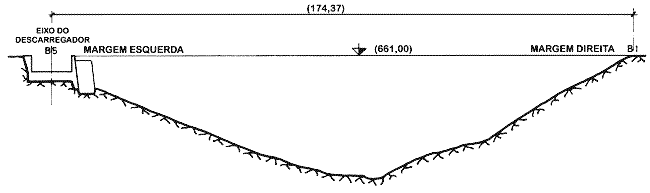

ALÇADO

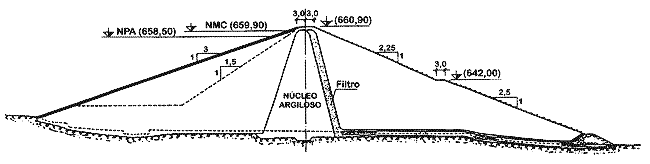

PERFIL
