ALQUEVA

UTILIZAÇÕES - Reserva / Rega / Abastecimento / Energia


LOCALIZAÇÃO
Distrito - Beja
Concelho - Moura
Local - Alqueva
Bacia Hidrográfica - Guadiana
Linha de Água - Rio Guadiana

DADOS GERAIS
Promotor - Empresa de Desenvolvimento e Infra-estruturas do Alqueva SA (EDIA)
Dono de Obra (RSB) -Empresa de Desenvolvimento e Infra-estruturas do Alqueva SA (EDIA)
Construtor - Ace-Somague-Bento Pedroso-Cubiertas- Dragados
Ano de Projecto - 1994
Ano de conclusão - 2002

CARACTERÍSTICAS HIDROLÓGICAS
Área da Bacia Hidrográfica - 55000 km2
Caudal integral médio anual - 2851000 x 1000 m3
Caudal de cheia - 12000 m3/s
Período de retorno - 1000 anos

CARACTERÍSTICAS DA ALBUFEIRA
Área inundada ao NPA - 250000 x 1000m2
Capacidade total - 4150000 x 1000m3
Capacidade útil - 3150000 x 1000m3
Nível de pleno armazenamento (NPA) - 152 m
Nível de máxima cheia (NMC) - 154,7 m
Nível mínimo de exploração (Nme) - 135 m

CARACTERÍSTICAS DA BARRAGEM
Betão - Abóboda de dupla curvatura
Altura acima da fundação - 96 m
Cota do coroamento - 154 m
Comprimento do coroamento - 458 m
Largura do coroamento - 7 m
Fundação - Rocha
Volume de betão - 687 x 1000 m3

DESCARREGADOR DE CHEIAS
Localização - descarregador de superfície (3 vãos) + descarregador de meio fundo (2 orifícios)
Tipo de controlo - Controlado
Tipo de descarregador - Soleira tipo Wes c/ canal a jusante
Cota da crista da soleira - 139 m
Desenvolvimento da soleira - 2 x 19 = 38 m
Caudal máximo descarregado - 9800 m3/s
Dissipação de energia - Trampolim


DESCARGA DE FUNDO
Localização - Incorporada na galeria de derivação provisória
Secção da conduta - d 3m
Caudal máximo - 160 m3/s
Controlo a montante -
Controlo a jusante -
Dissipação de energia - Trampolim

CENTRAL HIDROELÉCTRICA
Tipo de central - Pé da barragem c/ bombagem
Nº de grupos instalados - 2
Tipo de grupos - Reversíveis Turbo/Francis
Potência total Instalada - 240 MW
Energia produzida em ano médio - 269 GWh

UTILIZAÇÕES - Reserva / Rega / Abastecimento / Energia

LOCALIZAÇÃO
Distrito - Beja
Concelho - Moura
Local - Alqueva
Bacia Hidrográfica - Guadiana
Linha de Água - Rio Guadiana

DADOS GERAIS
Promotor - Empresa de Desenvolvimento e Infra-estruturas do Alqueva SA (EDIA)
Dono de Obra (RSB) -Empresa de Desenvolvimento e Infra-estruturas do Alqueva SA (EDIA)
Construtor - Ace-Somague-Bento Pedroso-Cubiertas- Dragados
Ano de Projecto - 1994
Ano de conclusão - 2002

CARACTERÍSTICAS HIDROLÓGICAS
Área da Bacia Hidrográfica - 55000 km2
Caudal integral médio anual - 2851000 x 1000 m3
Caudal de cheia - 12000 m3/s
Período de retorno - 1000 anos

CARACTERÍSTICAS DA ALBUFEIRA
Área inundada ao NPA - 250000 x 1000m2
Capacidade total - 4150000 x 1000m3
Capacidade útil - 3150000 x 1000m3
Nível de pleno armazenamento (NPA) - 152 m
Nível de máxima cheia (NMC) - 154,7 m
Nível mínimo de exploração (Nme) - 135 m

CARACTERÍSTICAS DA BARRAGEM
Betão - Abóboda de dupla curvatura
Altura acima da fundação - 96 m
Cota do coroamento - 154 m
Comprimento do coroamento - 458 m
Largura do coroamento - 7 m
Fundação - Rocha
Volume de betão - 687 x 1000 m3

DESCARREGADOR DE CHEIAS
Localização - descarregador de superfície (3 vãos) + descarregador de meio fundo (2 orifícios)
Tipo de controlo - Controlado
Tipo de descarregador - Soleira tipo Wes c/ canal a jusante
Cota da crista da soleira - 139 m
Desenvolvimento da soleira - 2 x 19 = 38 m
Caudal máximo descarregado - 9800 m3/s
Dissipação de energia - Trampolim


DESCARGA DE FUNDO
Localização - Incorporada na galeria de derivação provisória
Secção da conduta - d 3m
Caudal máximo - 160 m3/s
Controlo a montante -
Controlo a jusante -
Dissipação de energia - Trampolim

CENTRAL HIDROELÉCTRICA
Tipo de central - Pé da barragem c/ bombagem
Nº de grupos instalados - 2
Tipo de grupos - Reversíveis Turbo/Francis
Potência total Instalada - 240 MW
Energia produzida em ano médio - 269 GWh

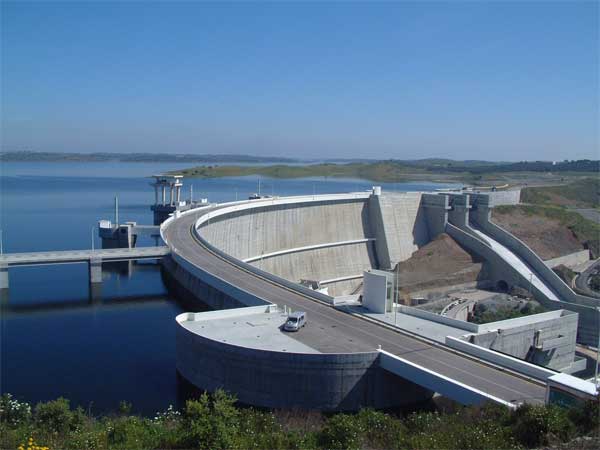

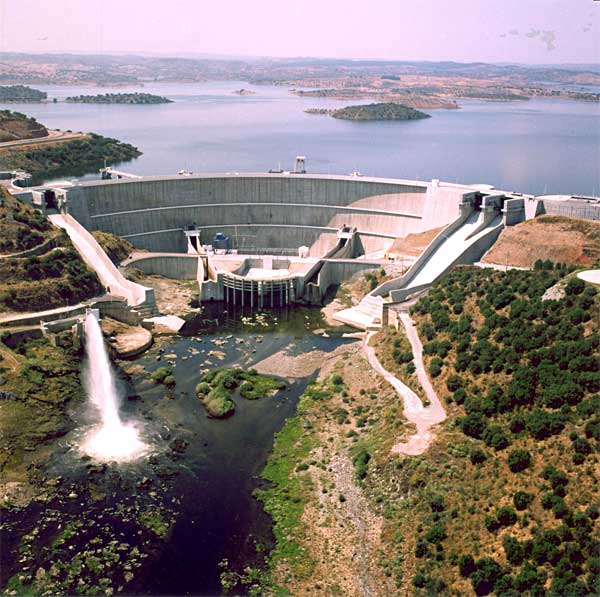

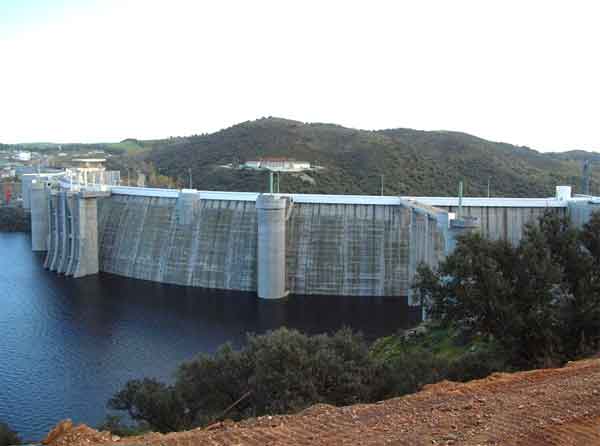

Galeria de imagens

Galeria de desenhos

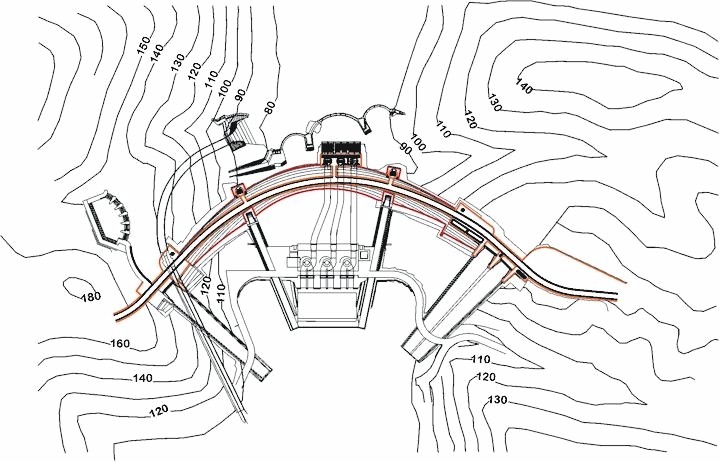

PLANTA

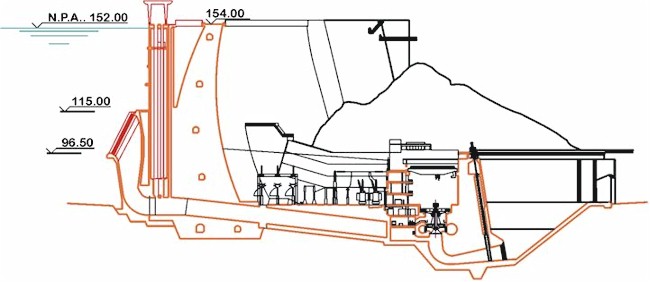

PERFIL
