ALTO CEIRA II

UTILIZAÇÕES – Produção hidroelétrica

LOCALIZAÇÃO
Distrito - Coimbra
Concelho –  Pampilhosa da Serra
Bacia Hidrográfica - Mondego
Linha de Água – Rio Ceira

DADOS GERAIS
Promotor – EDP
Dono de Obra (RSB) – EDP
Projetista – EDP
Construtor – Conduril
Ano de Conclusão - 2014

CARACTERÍSTICAS HIDROLÓGICAS
Área da Bacia Hidrográfica – 33,5 km2
Caudal de cheia – Qp = 207 m3/s
Período de retorno – T=1000 anos

CARACTERÍSTICAS DA ALBUFEIRA
Área inundada (NPA=665,40) – 33,5 ha
Capacidade (NPA=665,40) – 1,33 hm3
Nível de pleno armazenamento (NPA) – 665,40
Nível de máxima cheia (NMC) – 667,00
Nível mínimo de exploração (NmE)-661.34 (soleira da derivação)

CARACTERÍSTICAS DA BARRAGEM
Tipo – Abóbada de arcos parabólicos
Material – Betão convencional
Altura acima da fundação – 41 m
Cota do coroamento – 668,50
Comprimento do coroamento – 137,5 m
Largura do coroamento – 8
Volume total de betão – 16 000 m3

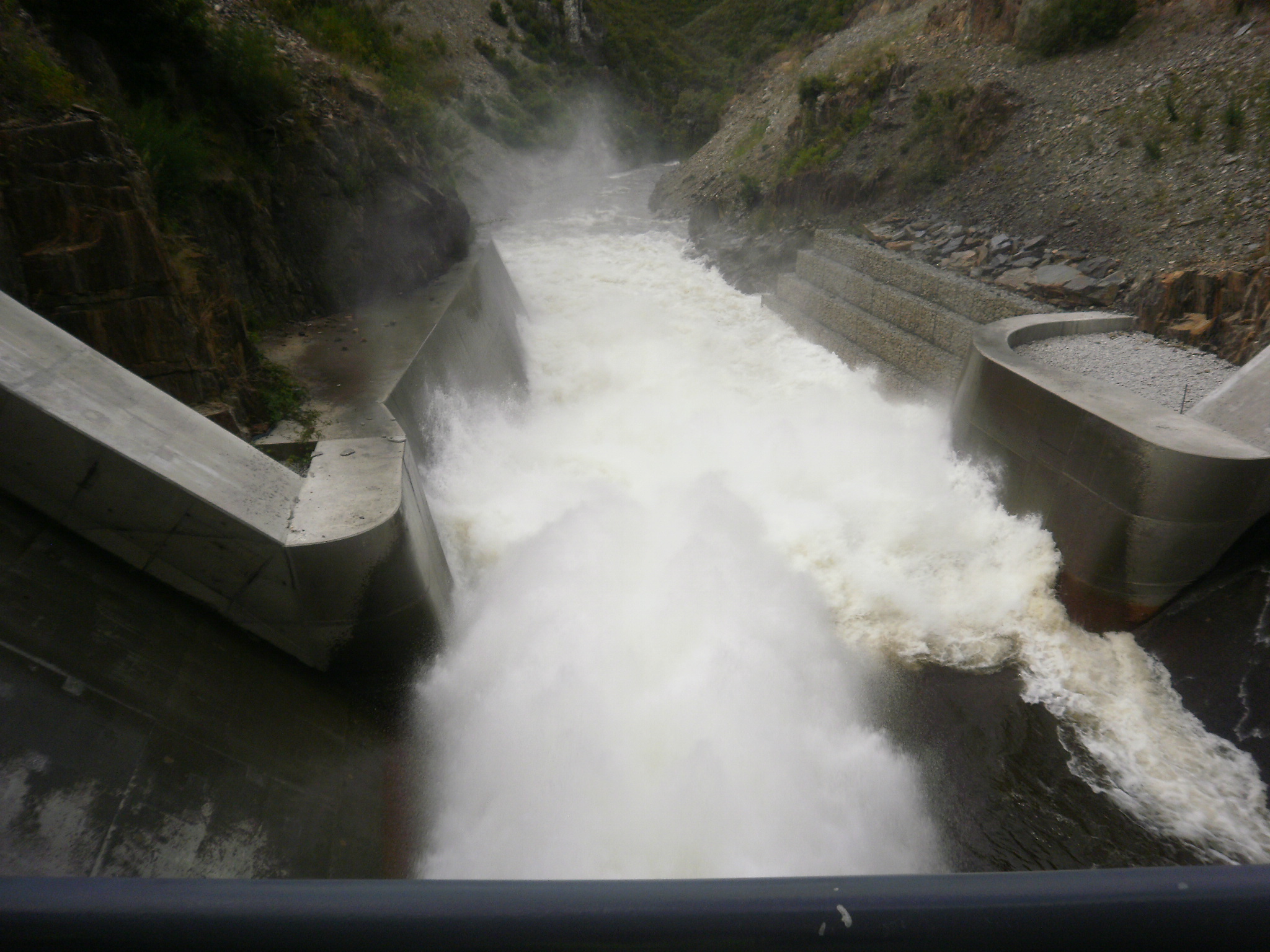

DESCARREGADOR DE CHEIAS
Localização – Central, no corpo da barragem
Tipo de controlo – não controlado
Tipo de descarregador – não equipado de lâmina livre (soleira tipo WES)
Cota da crista da soleira – 665,40
Desenvolvimento da soleira – 30,9 m
Caudal máximo descarregado – 197 m3/s(ao NMC)
Dissipação de energia – Canal na encosta + bacia de dissipação em betão

DESCARGA DE FUNDO
Comporta de  montante -Tipo Vagão
Válvula de jusante - dispersora
Secção da conduta –1,0 m
Caudal máximo ao NPA – 14,8 m3/s

CAUDAL ECOLÓGICO
Diâmetro circuito terminal – Ø 200 mm
Caudal máximo – 30 l/s
Comando – local e através de autómato

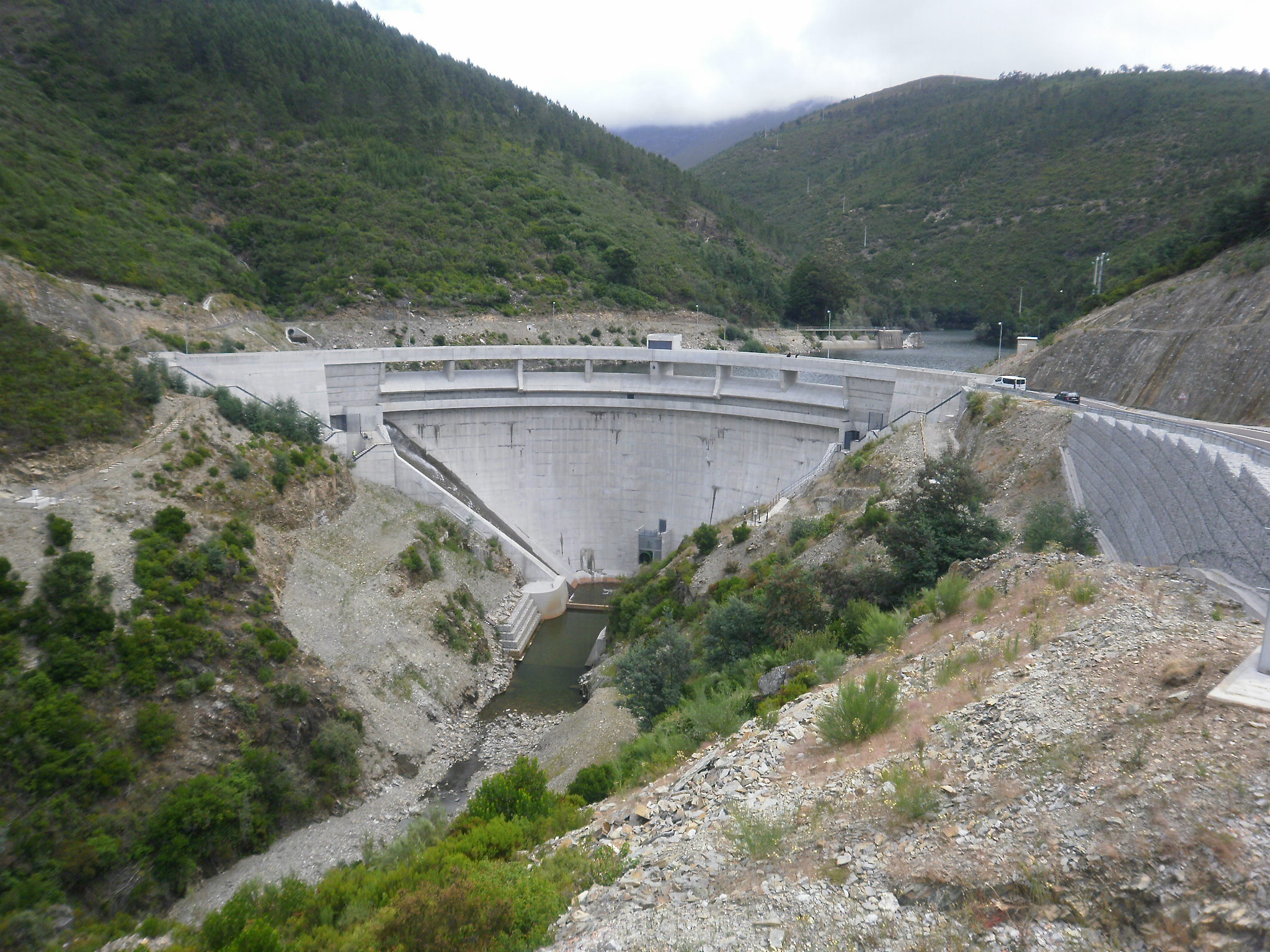

Galeria de imagens

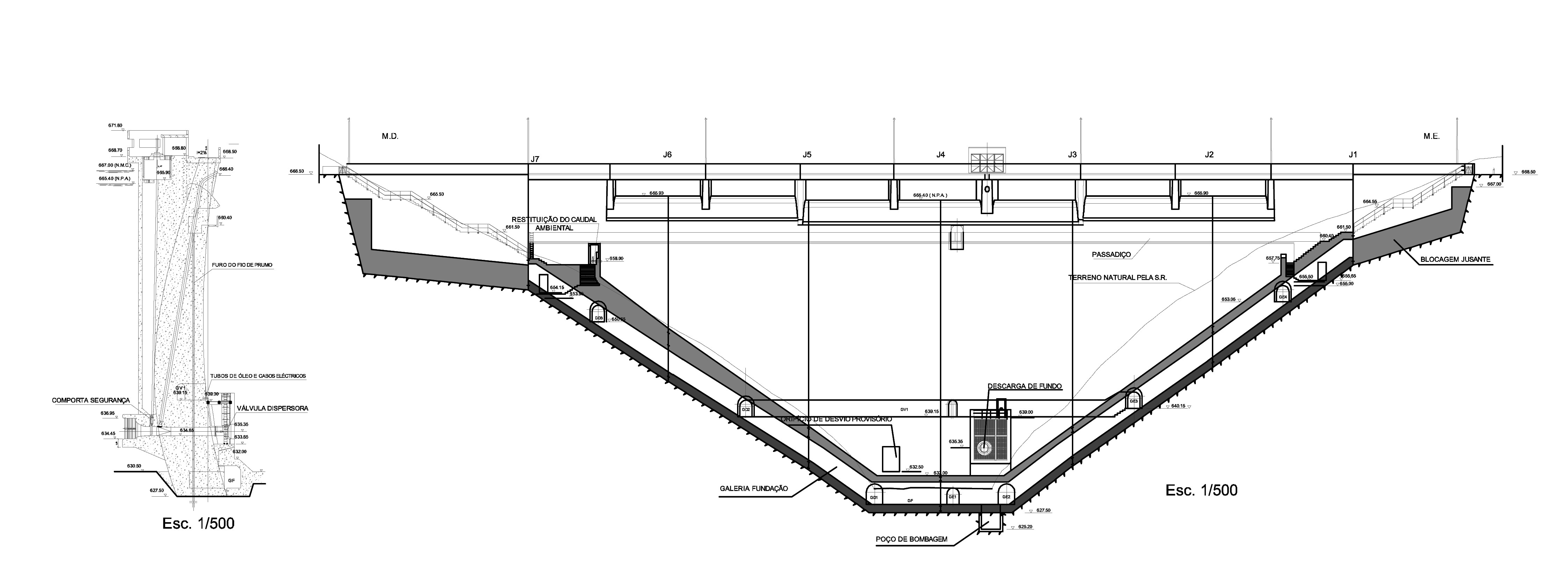

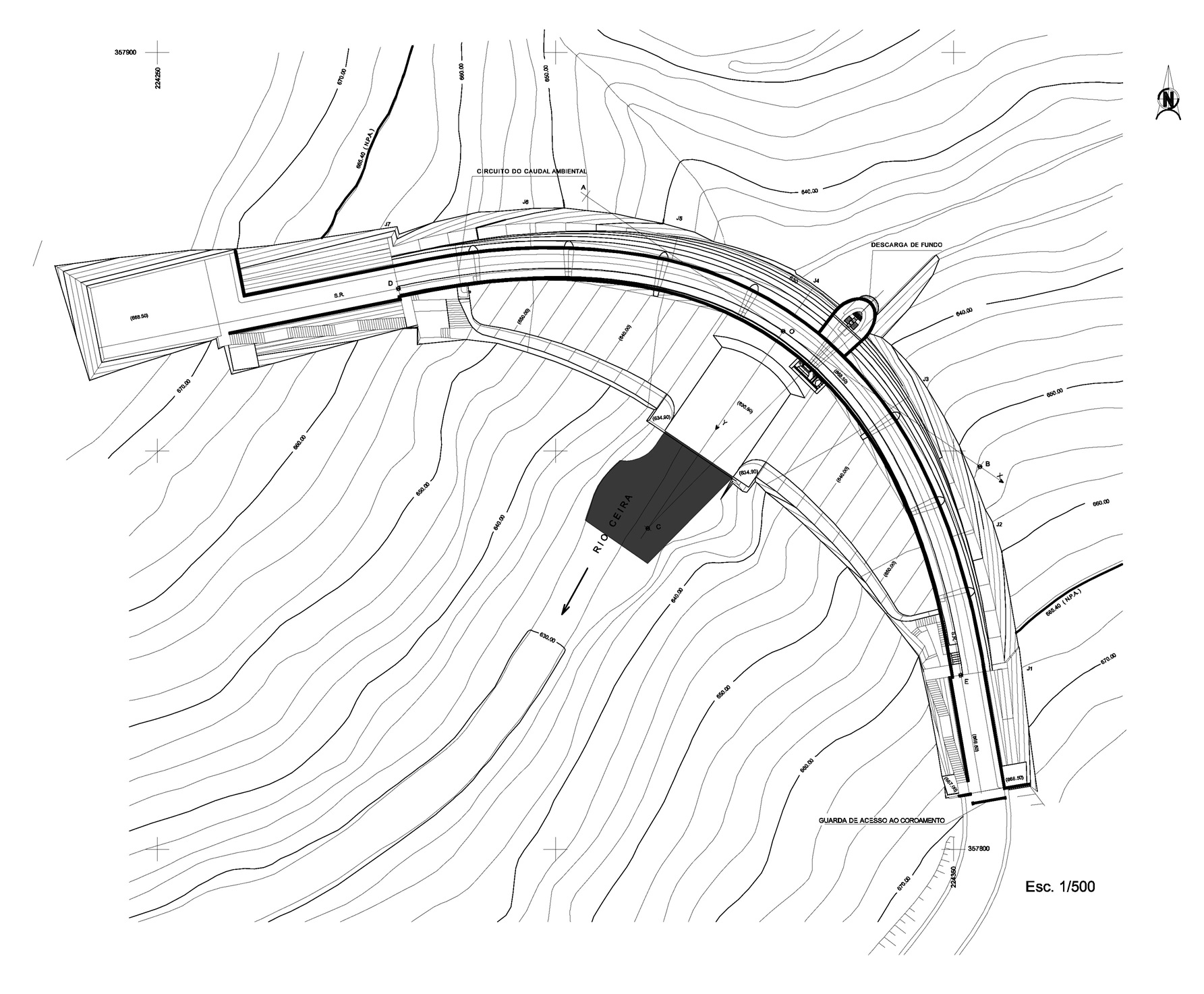

Galeria de desenhos
