ALTO RABAGÃO

UTILIZAÇÕES - Energia

LOCALIZAÇÃO
Distrito - Vila Real
Concelho - Montalegre
Local - Pisões
Bacia Hidrográfica - Cávado
Linha de Água - Rio Rabagão

DADOS GERAIS
Promotor - CPPE, Companhia Portuguesa de Produção de Electricidade, S.A
Dono de Obra (RSB) - CPPE
Projectista - Hidroeléctrica do Cávado
Construtor - MAGOP
Ano de Projecto - 1957
Ano de Conclusão - 1964

CARACTERÍSTICAS HIDROLÓGICAS
Área da Bacia Hidrográfica - 210 km2
Precipitação média anual - 1500 mm
Caudal integral médio anual - 180000 x 1000 m3
Caudal de cheia - 860 m3/s

CARACTERÍSTICAS DA ALBUFEIRA
Área inundada ao NPA - 22120 x 1000m2
Capacidade total - 568690 x 1000m3
Capacidade útil - 557920 x 1000m3
Volume morto - 10770 x 1000m3
Nível de pleno armazenamento (NPA) - 880 m
Nível de máxima cheia (NMC) - 880,1 m
Nível mínimo de exploração (Nme) - 829 m

CARACTERÍSTICAS DA BARRAGEM
Betão - Arco+Gravidade
Barragem mista Sim
Altura acima da fundação - 94 m
Cota do coroamento - 880 m
Comprimento do coroamento - 1970 m
Fundação - Granito, Xisto
Volume de betão - 1117 x 1000 m3

DESCARREGADOR DE CHEIAS
Localização - No corpo da barragem
Tipo de controlo - Controlado
Tipo de descarregador - Sobre a barragem
Cota da crista da soleira - 860 m
Comportas - 2 comportas vagão
Caudal máximo descarregado - 500 m3/s

DESCARGA DE FUNDO
Localização - Talvegue
Tipo - Através da barragem
Caudal máximo - 360 m3/s
Controlo a jusante - Válvula de jacto oco
Dissipação de energia - Jacto oco

CENTRAL HIDROELÉCTRICA
Tipo de central - Pé de barragem c/ bombagem
Nº de grupos instalados - 2
Tipo de grupos - Turbina/Bomba-Francis
Potência total Instalada - 68 MW
Energia produzida em ano médio - 97 GWh

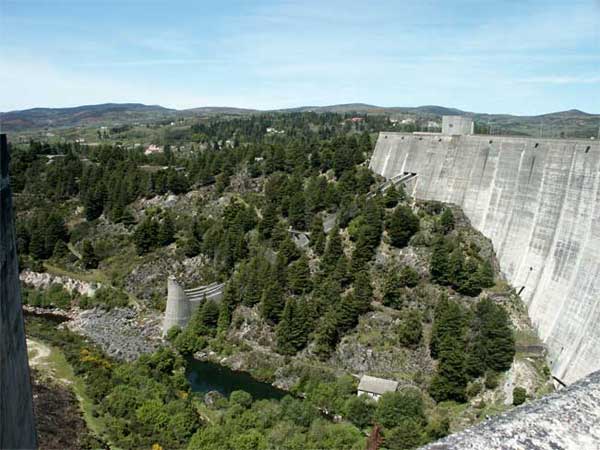

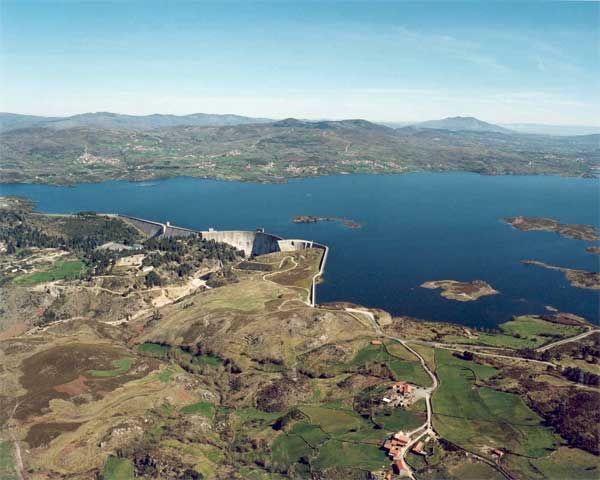

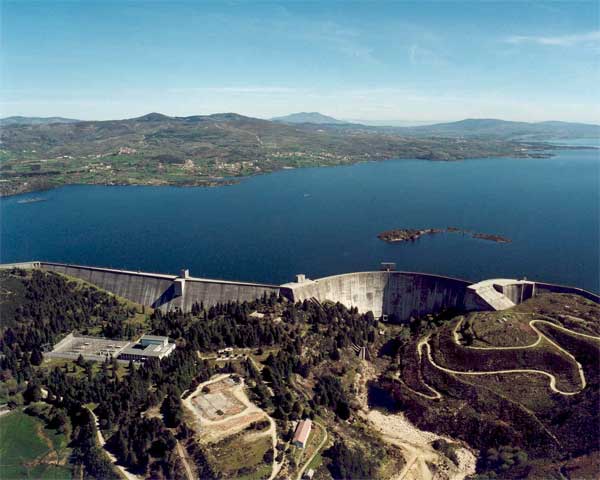

Galeria de imagens

Galeria de desenhos

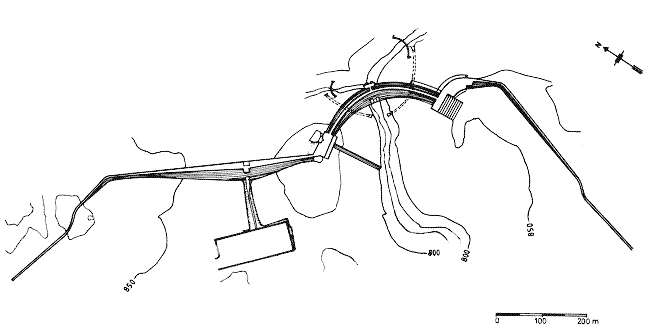

PLANTA

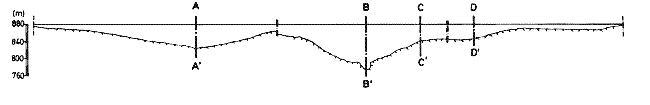

ALÇADO

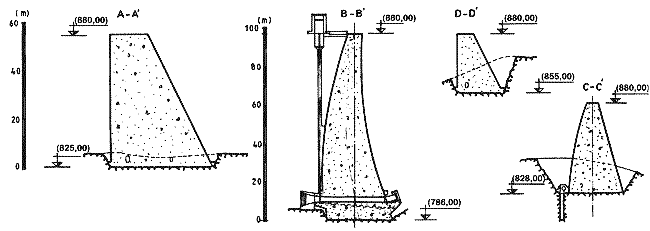

PERFIL
