UTILIZAÇÕES – Rega
LOCALIZAÇÃO
Distrito – Leiria
Concelho – Caldas da Rainha
Local – Alvorninha
Bacia Hidrográfica – Rio da Tornada
Linha de Água – Ribeira de Alvorninha
DADOS GERAIS
Promotor – Direcção Regional de Agricultura do Ribatejo e Oeste (DRARO)
Dono de Obra (RSB) – Comissão de Coordenação e Desenvolvimento Regional de Lisboa e Vale do Tejo (CCDR-LVT)
Projetista – ProSistemas S.A.
Construtor – Soares da Costa, S.A.
Ano de Projeto – 1994
Ano de Conclusão – 2004
CARACTERÍSTICAS HIDROLÓGICAS
Área da Bacia Hidrográfica – 3,6 km2
Precipitação média anual – 859 mm
Caudal de cheia – 17,2 m3/s
Período de retorno – 1000 anos
CARACTERÍSTICAS DA ALBUFEIRA
Área inundada ao NPA – 118 x 1000 m2
Capacidade total – 711 x 1000 m3
Capacidade útil – 690 x 1000 m3
Nível de pleno armazenamento (NPA) – 103,90 m
Nível de máxima cheia (NMC) – 104,60 m
Nível mínimo de exploração (Nme) – 87,50 m

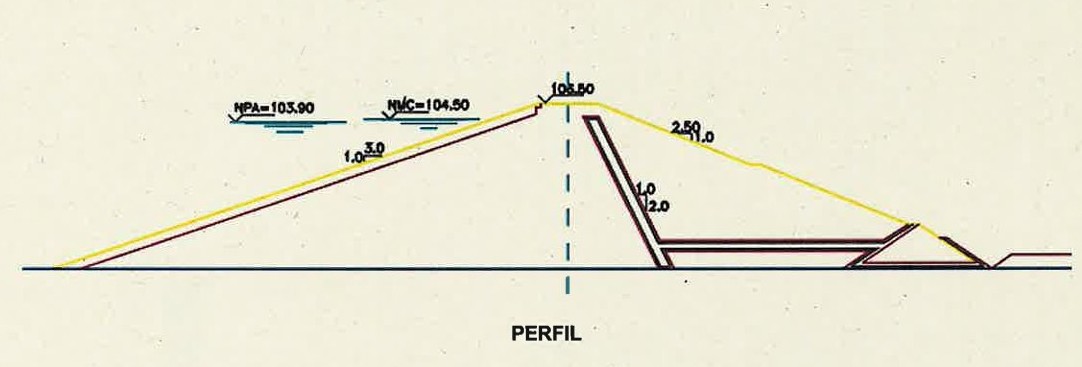

CARACTERÍSTICAS DA BARRAGEM
Aterro – Terra homogénea
Altura acima da fundação – 24,0 m
Altura acima do terreno natural – 21,0 m

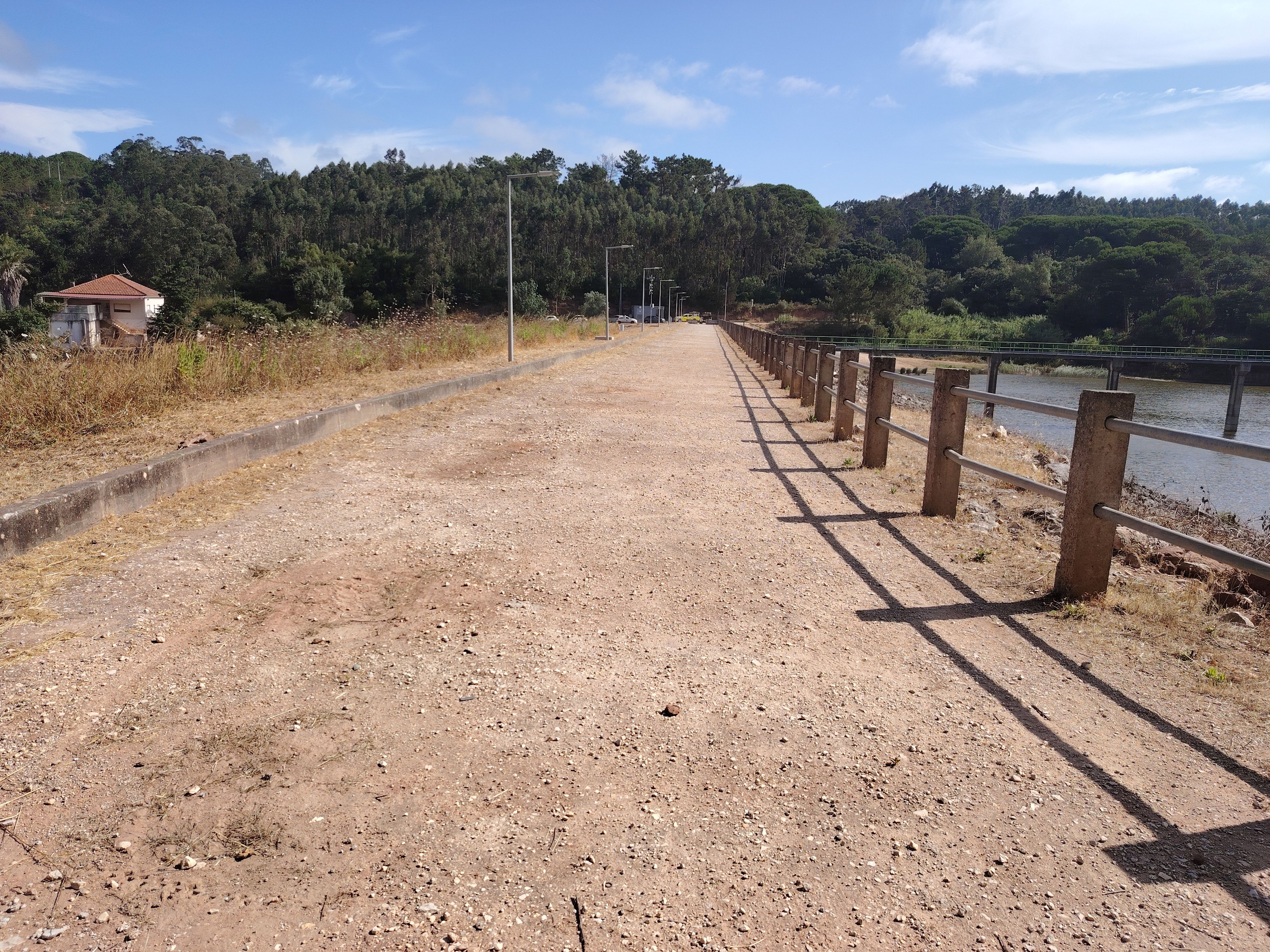

Cota do coroamento – 106,50 m
Comprimento do coroamento – 181,0 m
Largura do coroamento – 9,0 m
Número de banquetas a jusante – 2
Fundação – Grés, siltes e argilas do Jurássico superior
Volume de aterro – 135 x 1000 m3

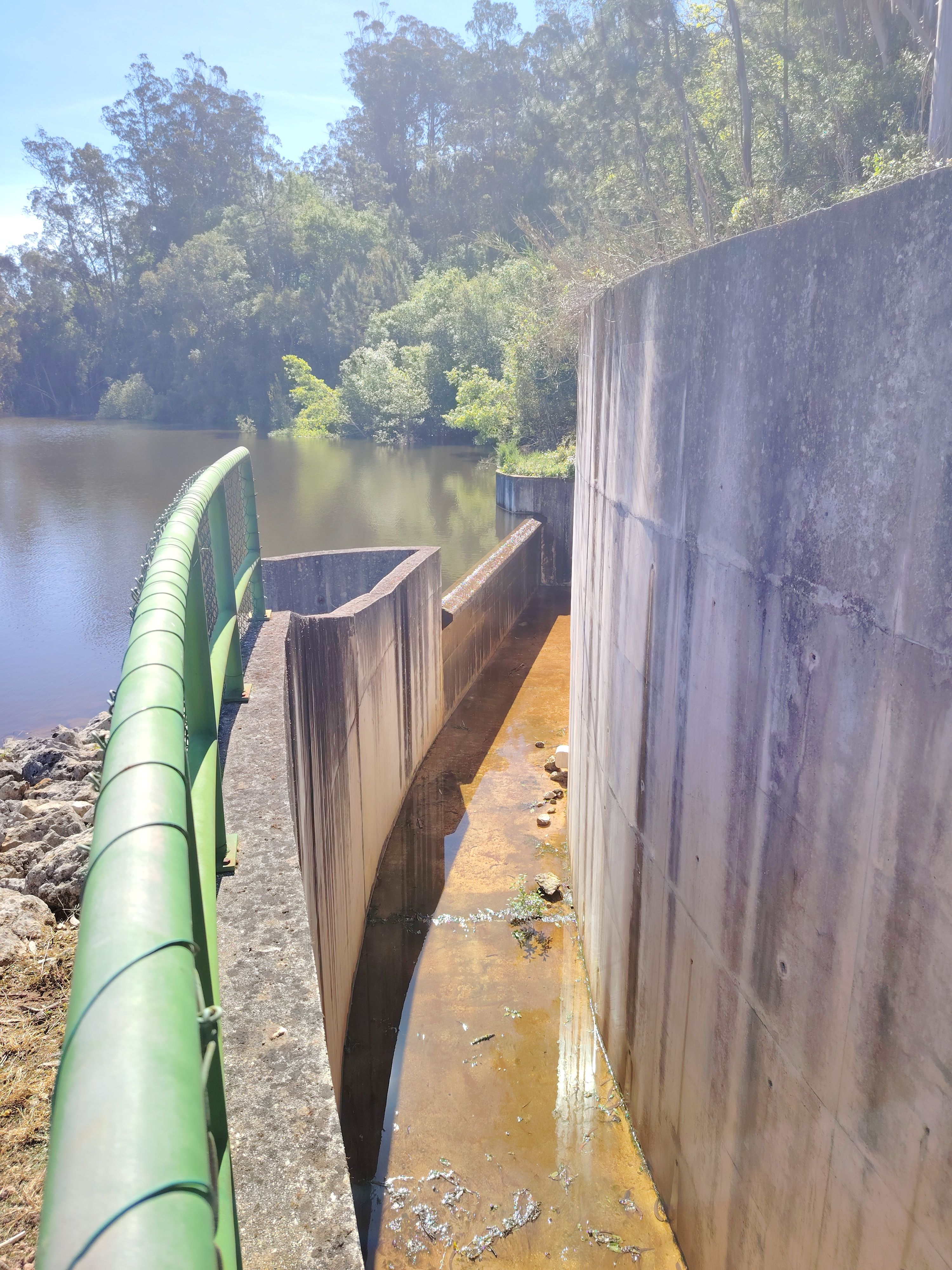

DESCARREGADOR DE CHEIAS
Localização – Margem esquerda
Tipo de controlo – Sem controlo
Tipo de descarregador – Descarregador linear (WES) com entrada lateral e canal de encosta
Cota da crista da soleira – 103,90 m
Desenvolvimento da soleira – 12 m
Caudal máximo descarregado – 12,1 m3/s
Dissipação de energia – Bacia dissipação tipo III (USBR)
DESCARGA DE FUNDO
Localização – Margem direita
Tipo – Conduta sob o terreno
Secção da conduta – DN 700 mm/DN 500 mm
Caudal máximo – 2,0 m3/s
Controlo a montante – Comporta plana corrediça
Controlo a jusante – Válvula borboleta DN 500 mm, PN 10
Dissipação de energia – Bacia de impacto tipo VI (USBR)
