ANDORINHAS (Travassos)

UTILIZAÇÕES - Energia

LOCALIZAÇÃO
Distrito - Braga
Concelho - Póvoa de Lanhoso
Local - Andorinhas
Bacia Hidrográfica - Ave
Linha de Água - Rio Ave

DADOS GERAIS
Promotor - HDN, Energia do Norte
Dono de Obra (RSB) - EDP Produção
Projectista - A. Stucky
Construtor - Joaquim Moreira Ramalhão
Ano de Projecto - 1941
Ano de Conclusão - 1945

CARACTERÍSTICAS HIDROLÓGICAS
Precipitação média anual - 2280 mm
Caudal integral médio anual - 217900 x 1000 m3
Caudal de cheia - 450 m3/s
Período de retorno - 1000 anos

CARACTERÍSTICAS DA ALBUFEIRA
Área inundada ao NPA - 210 x 1000m2
Capacidade total - 1200 x 1000m3
Nível de pleno armazenamento (NPA) - 185,7 m
Nível de máxima cheia (NMC) - 189,1 m

CARACTERÍSTICAS DA BARRAGEM
Alvenaria
Altura acima da fundação - 25 m
Cota do coroamento - 191,2 m
Comprimento do coroamento - 103,5 m
Largura do coroamento - 1,8 m
Fundação - Granito
Volume de betão - 12 x 1000 m3

DESCARREGADOR DE CHEIAS
Localização - No corpo da barragem
Tipo de controlo - Sem controlo
Tipo de descarregador - Sobre a barragem
Cota da crista da soleira -
Desenvolvimento da soleira - 33 m
Caudal máximo descarregado - 450 m3/s
Dissipação de energia - Bacia de dissipação

DESCARGA DE FUNDO
Localização - Talvegue
Tipo - Através da barragem
Secção da conduta - d 1,60m
Controlo a montante - Comporta
Controlo a jusante - Jacto oco
Dissipação de energia - Bacia de dissipação

CENTRAL HIDROELÉCTRICA
Tipo de central - Albufeira - céu aberto
Nº de grupos instalados - 2
Tipo de grupos - Francis
Potência total Instalada - 8,8 MW
Energia produzida em ano médio - 19 GWh

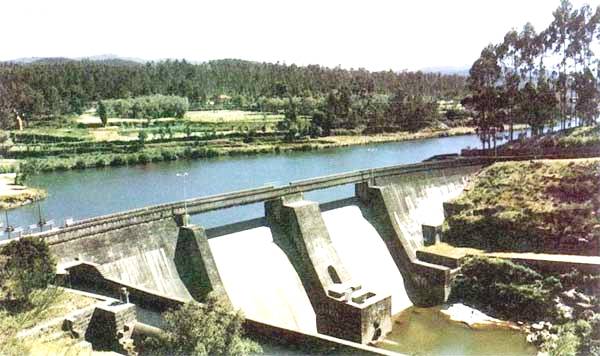

Galeria de imagens

Galeria de desenhos

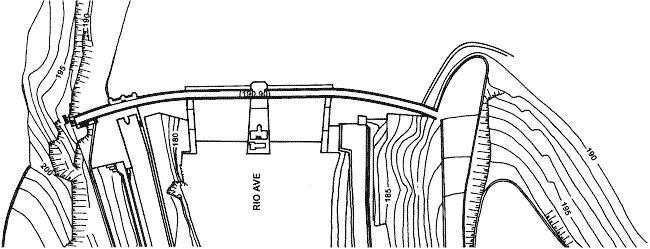

PLANTA

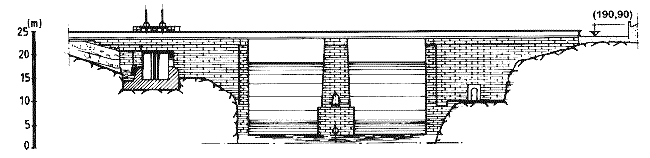

VISTA DE JUSANTE

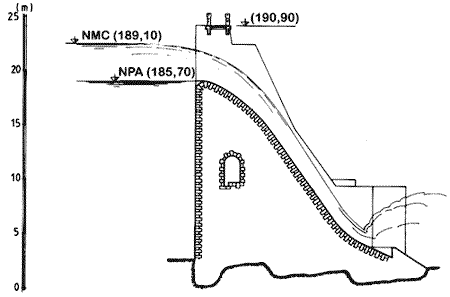

PERFIL DO DESCARREGADOR

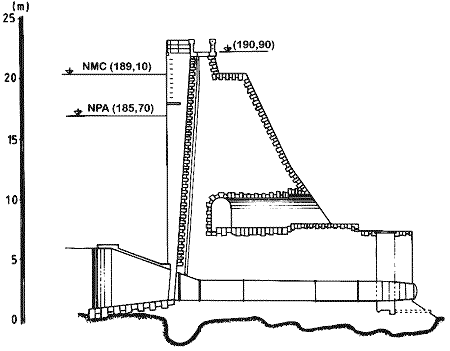

PERFIL DA BARRAGEM
