APARTADURA

UTILIZAÇÕES - Abastecimento / Rega

LOCALIZAÇÃO
Distrito - Portalegre
Concelho - Marvão
Local - Apartadura
Bacia Hidrográfica - Tejo
Linha de Água - Ribeira de Reveladas

DADOS GERAIS
Promotor - INAG
Dono de Obra (RSB) - INAG
Projectista - COBA
Construtor - CPTP
Ano de Projecto - 1983
Ano de Conclusão - 1993

CARACTERÍSTICAS HIDROLÓGICAS
Área da Bacia Hidrográfica - 8,4 km2
Precipitação média anual - 838 mm
Caudal integral médio anual - 2650 x 1000 m3
Caudal de cheia - 80 m3/s
Período de retorno - 1000 anos

CARACTERÍSTICAS DA ALBUFEIRA
Área inundada ao NPA - 480 x 1000m2
Capacidade total - 7465 x 1000m3
Capacidade útil - 6980 x 1000m3
Volume morto - 485 x 1000m3
Nível de pleno armazenamento (NPA) - 595 m
Nível de máxima cheia (NMC) - 595,95 m
Nível mínimo de exploração (Nme) - 568 m

CARACTERÍSTICAS DA BARRAGEM
Aterro - Enrocamento com cortina a montante
Altura acima da fundação - 46,5 m
Altura acima do terreno natural - 44,5 m
Cota do coroamento - 598 m
Comprimento do coroamento - 284 m
Largura do coroamento - 8 m
Número de banquetas a jusante - 1
Fundação - Xistos
Volume de aterro - 454 x 1000 m3

DESCARREGADOR DE CHEIAS
Localização - Margem direita
Tipo de controlo - Sem controlo
Tipo de descarregador - Canal de encosta
Cota da crista da soleira - 595 m
Desenvolvimento da soleira - 25,42 m
Caudal máximo descarregado - 45 m3/s
Dissipação de energia - Trampolim

DESCARGA DE FUNDO
Localização - Margem direita
Tipo - Em conduta sob o aterro
Secção da conduta - 1,5 m x var
Caudal máximo - 14,5 m3/s
Controlo a montante - Comporta plana
Controlo a jusante - Comporta plana
Dissipação de energia - Ressalto

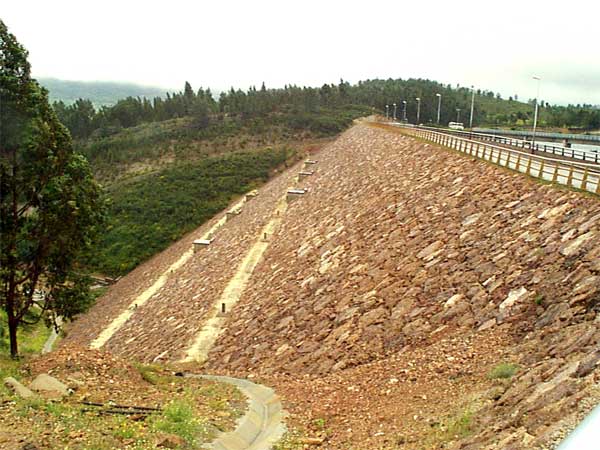

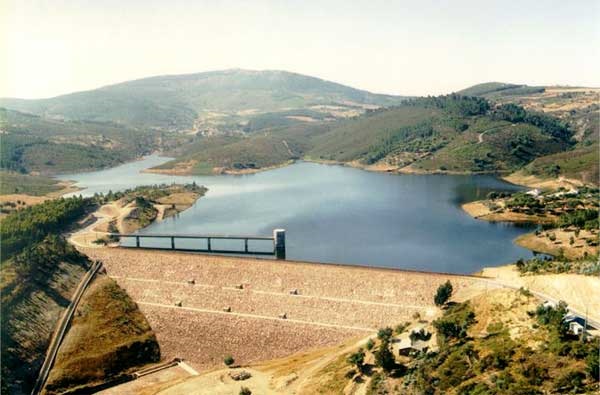

Galeria de imagens

Galeria de desenhos

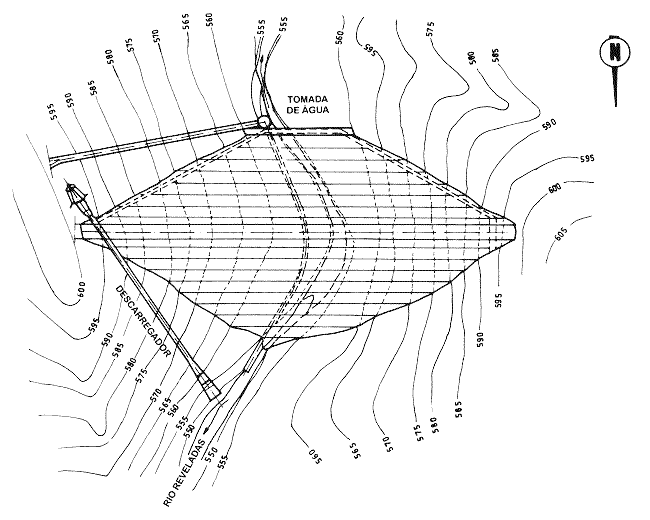

PLANTA

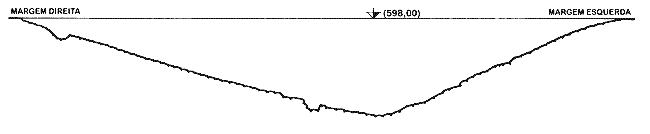

ALÇADO

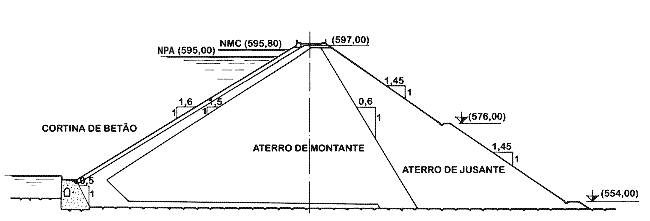

PERFIL DA BARRAGEM
