BELICHE

UTILIZAÇÕES - Abastecimento / Rega

LOCALIZAÇÃO
Distrito - Faro
Concelho - Castro Marim
Local - Beliche
Bacia Hidrográfica - Guadiana
Linha de Água - Ribeira de Beliche

DADOS GERAIS
Promotor - INAG
Dono de Obra (RSB) - INAG
Projectista - Hidroprojecto
Construtor - A. Supico
Ano de Projecto - 1979
Ano de Conclusão - 1986

CARACTERÍSTICAS HIDROLÓGICAS
Área da Bacia Hidrográfica - 117 km2
Precipitação média anual - 778 mm
Caudal de cheia - 456 m3/s
Período de retorno - 1000 anos

CARACTERÍSTICAS DA ALBUFEIRA
Área inundada ao NPA - 2920 x 1000m2
Capacidade total - 48000 x 1000m3
Capacidade útil - 47600 x 1000m3
Volume morto - 400 x 1000m3
NPA - Nível de pleno armazenamento (NPA) - 52 m
NPA de Inverno - 49,50 m
Nível de máxima cheia (NMC) - 53,94 m
Nível mínimo de exploração (Nme) - 27 m

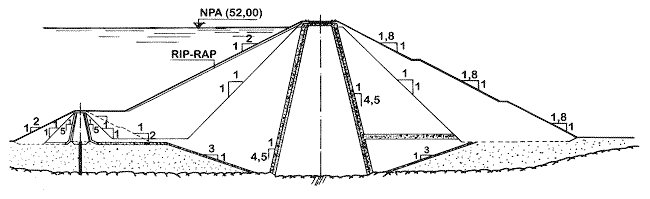

CARACTERÍSTICAS DA BARRAGEM
Aterro - Enrocamento com núcleo
Altura acima da fundação - 54 m
Altura acima do terreno natural - 42 m
Cota do coroamento - 54,3 m

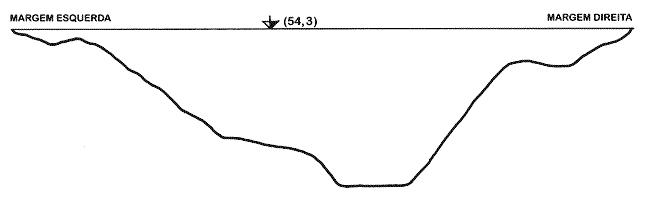

Comprimento do coroamento - 527 m
Largura do coroamento - 12 m
Número de banquetas a jusante - 2
Fundação - Xistos e grauvaques
Volume de aterro - 991 x 1000 m3

DESCARREGADOR DE CHEIAS
Localização - Margem esquerda
Tipo de controlo - Controlado
Tipo de descarregador - Canal de encosta
Cota da crista da soleira - 48,5 m
Desenvolvimento da soleira - 2 x 5 m
Comportas - 2 comportas segmento
Caudal máximo descarregado - 267 m3/s
Dissipação de energia - Ressalto

DESCARGA DE FUNDO
Localização - Margem esquerda
Tipo - Em túnel escavado na rocha
Secção da conduta - d 3,5 m
Caudal máximo - 68 m3/s
Controlo a montante - Comporta plana
Dissipação de energia - Ressalto

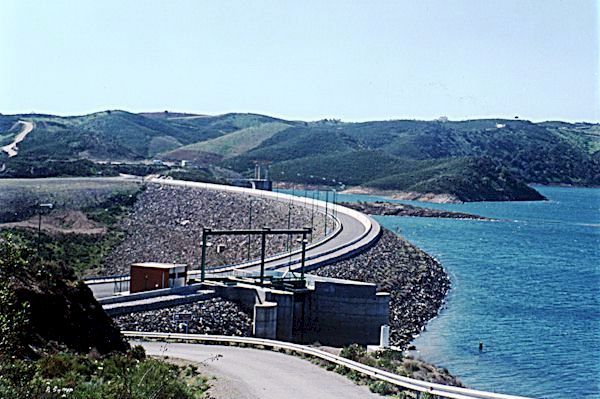

Galeria de imagens

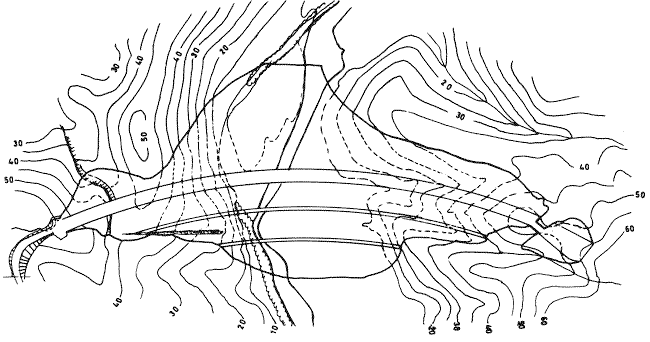

Galeria de desenhos
