UTILIZAÇÕES - Rega / Abastecimento
LOCALIZAÇÃO
Distrito - Portalegre
Concelho - Elvas
Bacia Hidrográfica - Guadiana
Linha de Água - Rio Caia
DADOS GERAIS
Promotor - Associação de Beneficiários do Caia
Dono de Obra (RSB) - Associação de Benef. do Caia
Projectista - DGSH
Construtor - SOMEC
Ano de Conclusão - 1967
CARACTERÍSTICAS HIDROLÓGICAS
Área da Bacia Hidrográfica - 571 km2
Caudal de cheia - 1080 m3/s
CARACTERÍSTICAS DA ALBUFEIRA
Área inundada ao NPA - 19700 x 1000m2
Capacidade total - 203000 x 1000m3
Capacidade útil - 192300 x 1000m3
Volume morto - 10700 x 1000m3
Nível de pleno armazenamento (NPA) - 233,5 m
Nível de máxima cheia (NMC) - 233,9 m

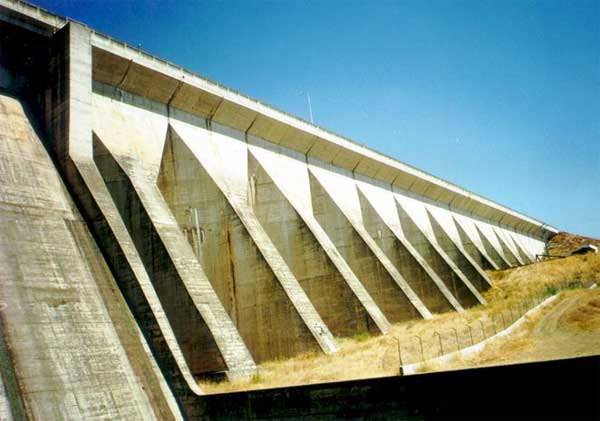

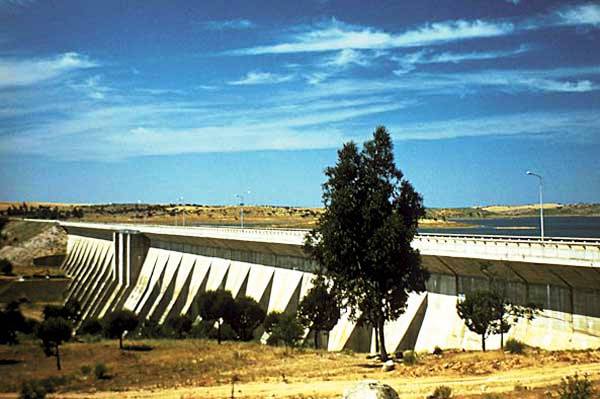

CARACTERÍSTICAS DA BARRAGEM
Aterro - Aterro
Betão - Contrafortes
Barragem mista - Sim
Altura acima da fundação - 52 m
Altura acima do terreno natural - 45,2 m
Cota do coroamento - 235,2 m
Comprimento do coroamento - 949 m
Largura do coroamento - 11 m
Fundação - Misto Rocha/Solo: Xistos e granitos
Volume de aterro - 171,7 x 1000 m3
Volume de betão - 181,7 x 1000 m3
DESCARREGADOR DE CHEIAS
Localização - Centro
Tipo de controlo - Controlado
Tipo de descarregador - Sobre a barragem
Comportas - 2
Caudal máximo descarregado - 430 m3/s
Dissipação de energia - Ressalto
DESCARGA DE FUNDO
Localização - Talvegue
Tipo - Através da barragem
Secção da conduta - d 2 m
Caudal máximo - 59 m3/s
Controlo a montante - Comporta plana
Controlo a jusante - Válvula de jacto oco
Dissipação de energia - Jacto oco e fossas de erosão
CENTRAL HIDROELÉCTRICA
Potência total Instalada - 0,6 MW
Energia produzida em ano médio - 1,5 GWh
