CALDEIRÃO

UTILIZAÇÕES - Abastecimento / Energia

LOCALIZAÇÃO
Distrito - Guarda
Concelho - Guarda
Local - Caldeirão
Bacia Hidrográfica - Mondego
Linha de Água - Ribeira do Caldeirão

DADOS GERAIS
Promotor - CPPE, Cª. Portuguesa de Produção de Electricidade, SA
Dono de Obra (RSB) - CPPE
Projectista - EDP, Electricidade de Portugal
Construtor - Mota & Companhia
Ano de Projecto - 1988
Ano de Conclusão - 1993

CARACTERÍSTICAS HIDROLÓGICAS
Área da Bacia Hidrográfica - 38 km2
Precipitação média anual - 1286,4 mm
Caudal integral médio anual - 116000 x 1000 m3
Caudal de cheia - 350 m3/s
Período de retorno - 1000 anos

CARACTERÍSTICAS DA ALBUFEIRA
Área inundada ao NPA - 660 x 1000m2
Capacidade total - 5520 x 1000m3
Capacidade útil - 3470 x 1000m3
Nível de pleno armazenamento (NPA) - 702 m
Nível de máxima cheia (NMC) - 703,7 m

CARACTERÍSTICAS DA BARRAGEM
Betão - Arco
Altura acima da fundação - 39 m
Cota do coroamento - 707,1 m
Comprimento do coroamento - 122 m
Fundação - Xisto e Granito
Volume de betão - 26 x 1000 m3

DESCARREGADOR DE CHEIAS
Localização - No corpo da barragem
Tipo de controlo - Sem controlo
Tipo de descarregador - Sobre a barragem
Cota da crista da soleira - 702,0 e 702,7 m
Desenvolvimento da soleira - 83,55 m
Caudal máximo descarregado - 242 m3/s
Dissipação de energia - Bacia de dissipação

DESCARGA DE FUNDO
Localização - Talvegue
Tipo - Através da barragem
Secção da conduta - 1,0 x 1,5
Controlo a montante - Comporta vagão
Controlo a jusante - Comporta sector

CENTRAL HIDROELÉCTRICA
Tipo de central - Albufeira - Céu Aberto
Nº de grupos instalados - 1
Tipo de grupos - Francis
Potência total Instalada - 32 MW
Energia produzida em ano médio - 45 GWh

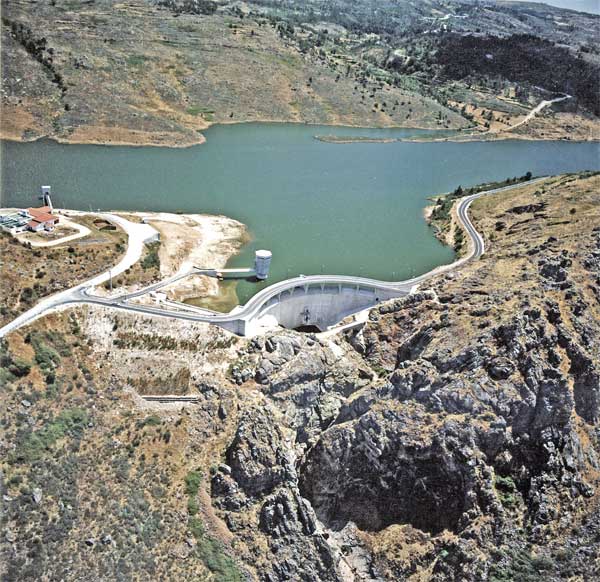

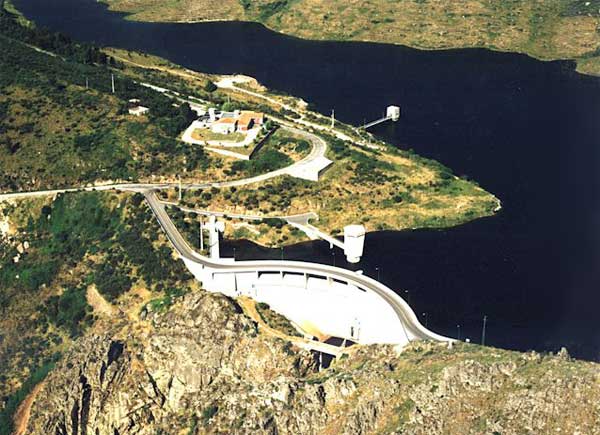

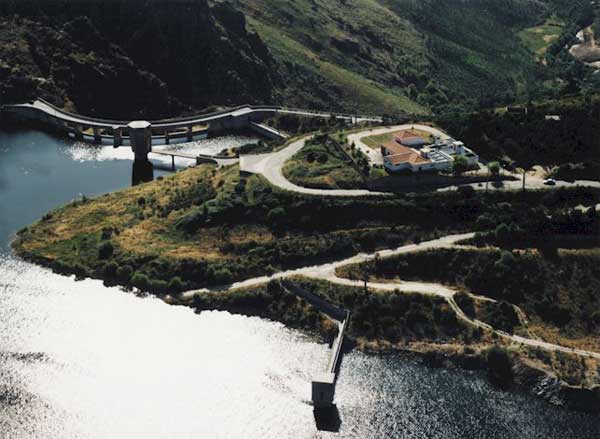

Galeria de imagens

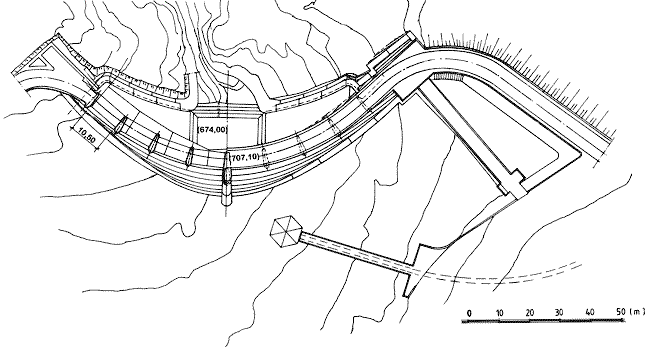

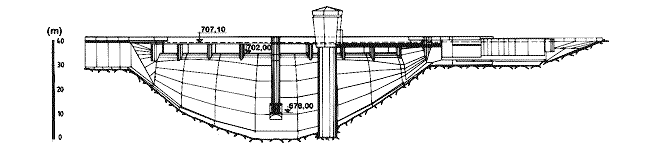

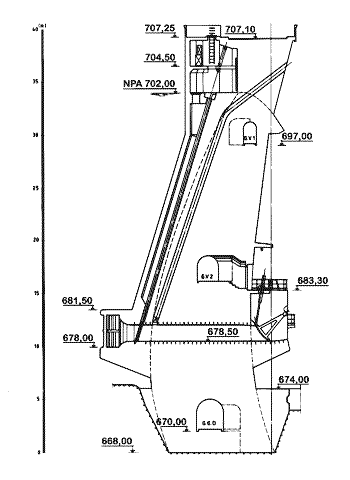

Galeria de desenhos
