CAPINHA

UTILIZAÇÕES - Abastecimento / Rega

LOCALIZAÇÃO
Distrito - Castelo Branco
Concelho - Fundão
Local - Capinha
Bacia Hidrográfica - Tejo
Linha de Água - Ribeira das Poldras

DADOS GERAIS
Promotor - INAG
Dono de Obra (RSB) - INAG
Projectista - COBA
Construtor - Tecnopul
Ano de Projecto - 1979
Ano de Conclusão - 1981

CARACTERÍSTICAS HIDROLÓGICAS
Área da Bacia Hidrográfica - 6,3 km2
Precipitação média anual - 1058 mm
Caudal integral médio anual - 3530 x 1000 m3
Caudal de cheia - 32,5 m3/s
Período de retorno - 1000 anos

CARACTERÍSTICAS DA ALBUFEIRA
Área inundada ao NPA - 97 x 1000m2
Capacidade total - 522 x 1000m3
Capacidade útil - 340 x 1000m3
Volume morto - 182 x 1000m3
Nível de pleno armazenamento (NPA) - 502,5 m
Nível de máxima cheia (NMC) - 503,31 m
Nível mínimo de exploração (Nme) - 498 m

CARACTERÍSTICAS DA BARRAGEM
Aterro - Terra homogénea
Altura acima da fundação - 18 m
Altura acima do terreno natural - 16 m
Cota do coroamento - 505 m
Comprimento do coroamento - 231 m
Largura do coroamento - 7 m
Fundação - Granito
Volume de aterro - 82 x 1000 m3

DESCARREGADOR DE CHEIAS
Localização - Margem esquerda
Tipo de controlo - Sem controlo
Tipo de descarregador - Poço vertical ou inclinado
Cota da crista da soleira - 502,5 m
Desenvolvimento da soleira - 18,5 m
Caudal máximo descarregado - 26,3 m3/s
Dissipação de energia - Ressalto

DESCARGA DE FUNDO
Localização - Margem esquerda
Tipo - Em conduta sob o aterro
Secção da conduta - d 0,60 m
Caudal máximo - 2,3 m3/s
Controlo a montante - Comporta vagão
Controlo a jusante - Válvula borboleta
Dissipação de energia - Ressalto

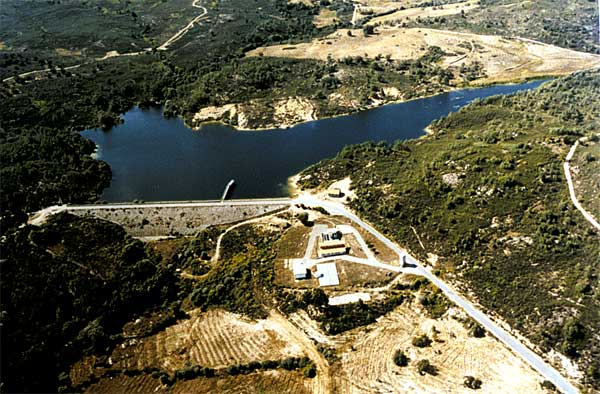

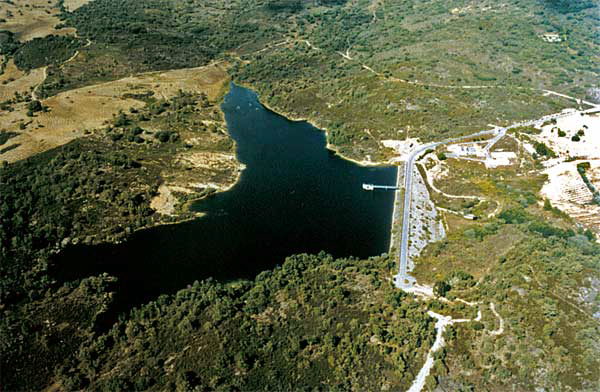

Galeria de imagens

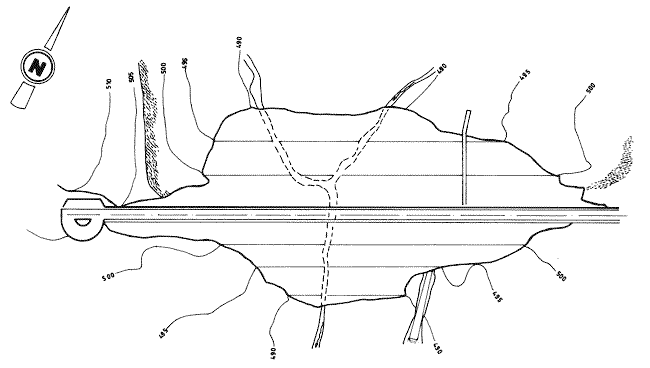

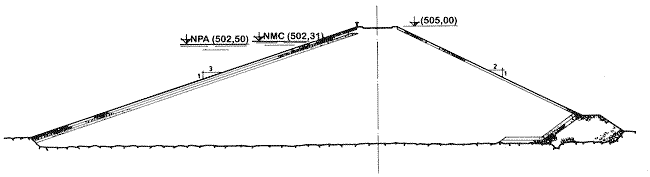

Galeria de desenhos
