CERRO DO LOBO

UTILIZAÇÕES - Barragem de rejeitados

LOCALIZAÇÃO
Distrito - Beja
Concelho - Castro Verde
Local - Minas de Neves Corvo
Bacia Hidrográfica - Guadiana
Linha de Água - Barranco das Lages

DADOS GERAIS
Promotor - Somincor - Sociedade Mineira de Neves Corvo, S.A
Dono de Obra (RSB) - Somincor
Projectista - Hidroprojecto
Construtor - Moniz da Maia, Serra e Fortunato
Ano de Projecto - 1993
Ano de Conclusão - 1993

CARACTERÍSTICAS HIDROLÓGICAS
Área da Bacia Hidrográfica - 4,1 km2
Precipitação média anual - 426,5 mm
Caudal de cheia - 15,85 m3/s
Período de retorno - 10000 anos

CARACTERÍSTICAS DA ALBUFEIRA
Área inundada ao NPA - 1500 x 1000m2
Capacidade total - 15500 x 1000m3
Nível de pleno armazenamento (NPA) - 250,5 m
Nível de máxima cheia (NMC) - 250,84 m

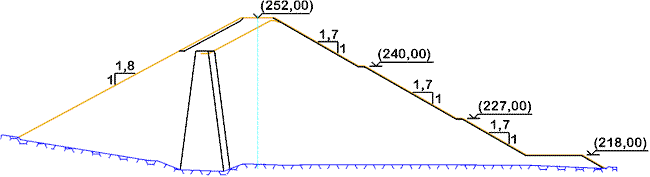

CARACTERÍSTICAS DA BARRAGEM
Aterro - Terra zonada
Outros - Estéreis
Altura acima da fundação - 36,5 m
Altura acima do terreno natural - 36 m

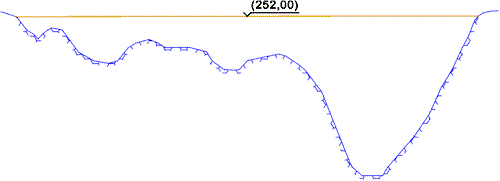

Cota do coroamento - 252 m
Comprimento do coroamento - 1010 m
Largura do coroamento - 8 m
Número de banquetas a jusante - 3
Fundação - Grauvaques e xistos
Volume de aterro - 873 x 1000 m3

DESCARREGADOR DE CHEIAS
Localização - Portela no lado esquerdo
Tipo de controlo - Sem controlo
Tipo de descarregador - Canal de encosta
Cota da crista da soleira - 250,5 m
Desenvolvimento da soleira - 25 m
Caudal máximo descarregado - 8,42 m3/s
Dissipação de energia - Degraus

DESCARGA DE FUNDO
Localização - Margem direita
Tipo - Sifão
Secção da conduta - d 400 mm
Caudal máximo - 0,69 m3/s
Controlo a jusante - Válvula esférica DN 350
Dissipação de energia - Inexistente

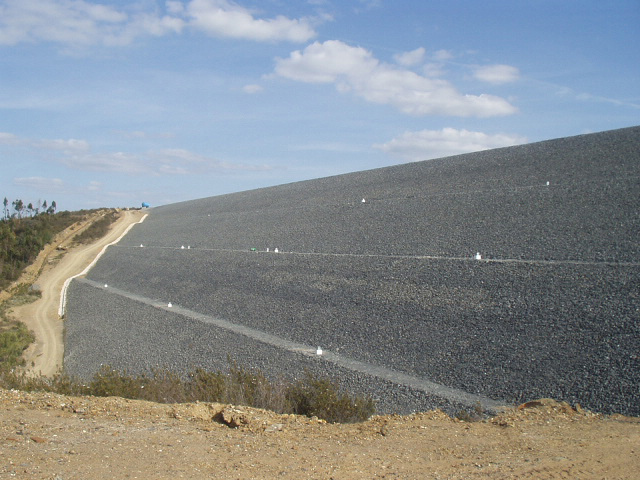

Galeria de imagens
