LOCALIZAÇÃO
Distrito - Vila Real
Concelho – Ribeira de Pena
Local – Daivões
Bacia Hidrográfica - Douro
Linha de Água – Rio Tâmega
DADOS GERAIS
Promotor – Iberdrola Generación, SA
Dono de Obra (RSB) – Iberdrola Generación, SA
Projectista – Granell; Aqualogus; Cenor; Ibersinsa
Construtor – ACE Ferrovial / MSF
Ano de Projecto - 2012
Ano de Conclusão - 2020
CARACTERÍSTICAS HIDROLÓGICAS
Área da Bacia Hidrográfica – 1969 km2
Precipitação anual média – 1177 mm
Período de retorno – 5 000 anos
CARACTERÍSTICAS DA ALBUFEIRA
Área inundada ao NPA – 340,1 ha
Capacidade total – 55480 x103 m3
Capacidade útil –
Nível de pleno armazenamento (NPA) – 228,00
Nível de máxima cheia (NMC) – 229,36 m
Nível mínimo de exploração (NmE) – 223,00
Nível mínimo de exploração extraordinário (NmEE) – 220,00

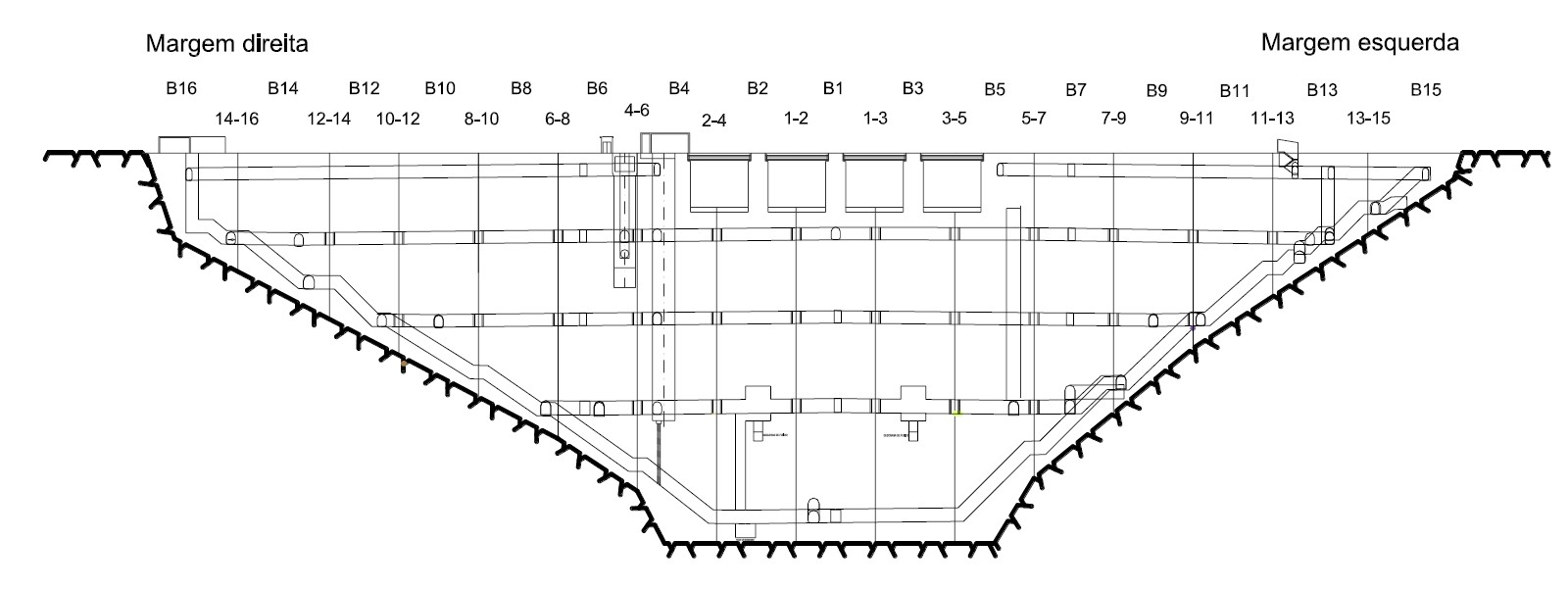

CARACTERÍSTICAS DA BARRAGEM
Betão – arco gravidade
Altura acima da fundação – 77,50 m
Cota do coroamento – 231,00 m
Comprimento do coroamento – 190 m
Largura do coroamento – 8,3 m
Fundação – Maciço granítico

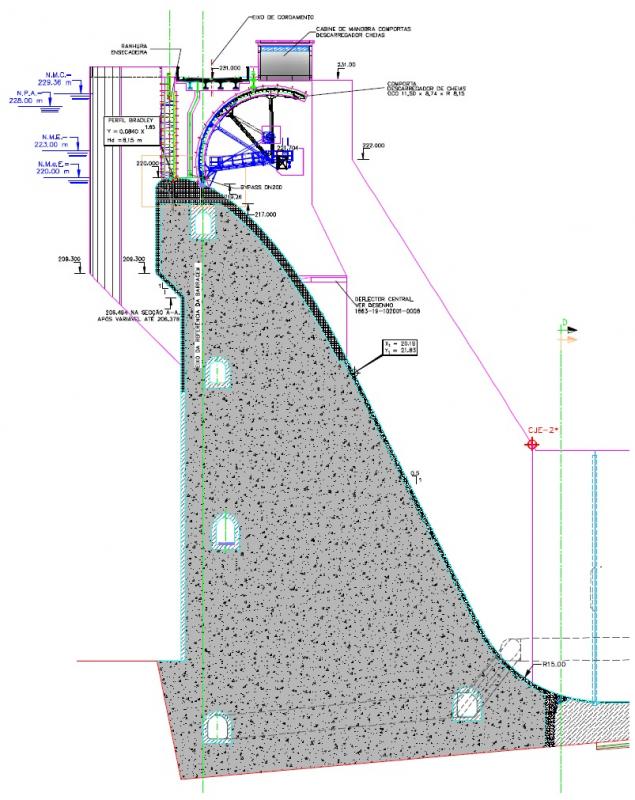

DESCARREGADOR DE CHEIAS
Localização – corpo da barragem
Controlo – comportas de segmento 11,50 m x 9,00 m
Tipo de descarregador – 4 soleiras WES
Cota da crista da soleira – 220,00 m
Desenvolvimento da soleira – 4 x 11,5 m
Caudal máximo descarregado – 2944 m3/s
Dissipação de energia – Bacia receção por ressalto
DESCARGA DE FUNDO
Localização – Zona central (bloco B2 e bloco B3)
Tipo – conduta metálica
Secção da conduta – duas blindagens retangulares de 1,8x1,8 m passando a Ø 2 m
Caudal máximo – 2 x 70,6 m3/s
Controlo a montante – comportas planas
Controlo a jusante – comportas de segmento
CAUDAL ECOLÓGICO
Diâmetro circuito – Ø 1700 mm
Caudal de referência ao NmE –
Controlo a montante – comporta plana 1,4 m x 1,7 m
Controlo a jusante – Válvula de borboleta DN 1400 mm
Potência total instalada – 4 MW
Energia produzida em ano médio – 17 GWh
CENTRAL
Localização – subterrânea na encosta direita
Nº de grupos instalados – 2
Tipo de grupos – turbinas Francis reversíveis
Potência total instalada – 114 MW
Energia produzida em ano médio – 142 GWh
