FONTE SERNE

UTILIZAÇÕES - Rega

LOCALIZAÇÃO
Distrito - Setúbal
Concelho - Santiago do Cacém
Local - Fonte Serne
Bacia Hidrográfica - Sado
Linha de Água - Ribeira de Vale Diogo

DADOS GERAIS
Promotor - Associação de Regantes e Beneficiários de Campilhas e Alto Sado
Dono de Obra (RSB) - A. R.B. de Campilhas e Alto Sado
Projectista - DGSH
Construtor - José Bento Pedroso & Filhos
Ano de Projecto - 1973
Ano de Conclusão - 1976

CARACTERÍSTICAS HIDROLÓGICAS
Área da Bacia Hidrográfica - 30 km2
Precipitação média anual - 720 mm
Caudal integral médio anual - 6052 x 1000 m3
Caudal de cheia - 100 m3/s
Período de retorno - 500 anos

CARACTERÍSTICAS DA ALBUFEIRA
Área inundada ao NPA - 1050 x 1000m2
Capacidade total - 5150 x 1000m3
Capacidade útil - 3650 x 1000m3
Volume morto - 1500 x 1000m3
Nível de pleno armazenamento (NPA) - 78,5 m
Nível de máxima cheia (NMC) - 79,55 m
Nível mínimo de exploração (Nme) - 74,3 m

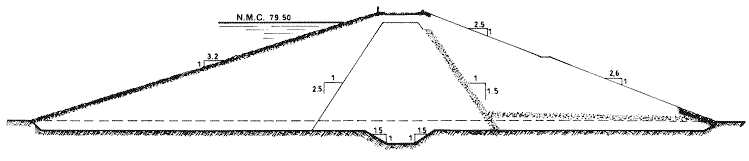

CARACTERÍSTICAS DA BARRAGEM
Aterro - Terra zonada
Altura acima da fundação - 17,5 m
Altura acima do terreno natural - 16 m
Cota do coroamento - 81 m
Comprimento do coroamento - 324 m
Largura do coroamento - 7 m
Número de banquetas a jusante - 1
Fundação - Solos argilosos e areias argilosas
Volume de aterro - 152,4 x 1000 m3

DESCARREGADOR DE CHEIAS
Localização - Margem esquerda
Tipo de controlo - Sem controlo
Tipo de descarregador - Canal de encosta
Cota da crista da soleira - 78,5 m
Desenvolvimento da soleira - 15 m
Caudal máximo descarregado - 36 m3/s
Dissipação de energia - Ressalto

DESCARGA DE FUNDO
Localização - Margem direita
Tipo - Em conduta sob o aterro
Secção da conduta - d 1500mm
Caudal máximo - 6,8 m3/s
Controlo a montante - Comporta vagão
Controlo a jusante - 2 válvulas adufas
Dissipação de energia - Impacto

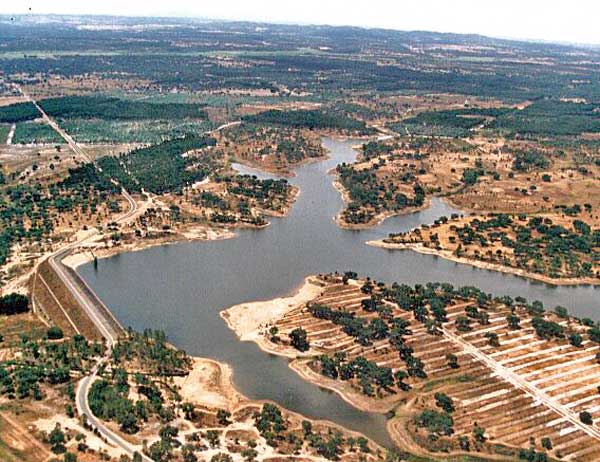

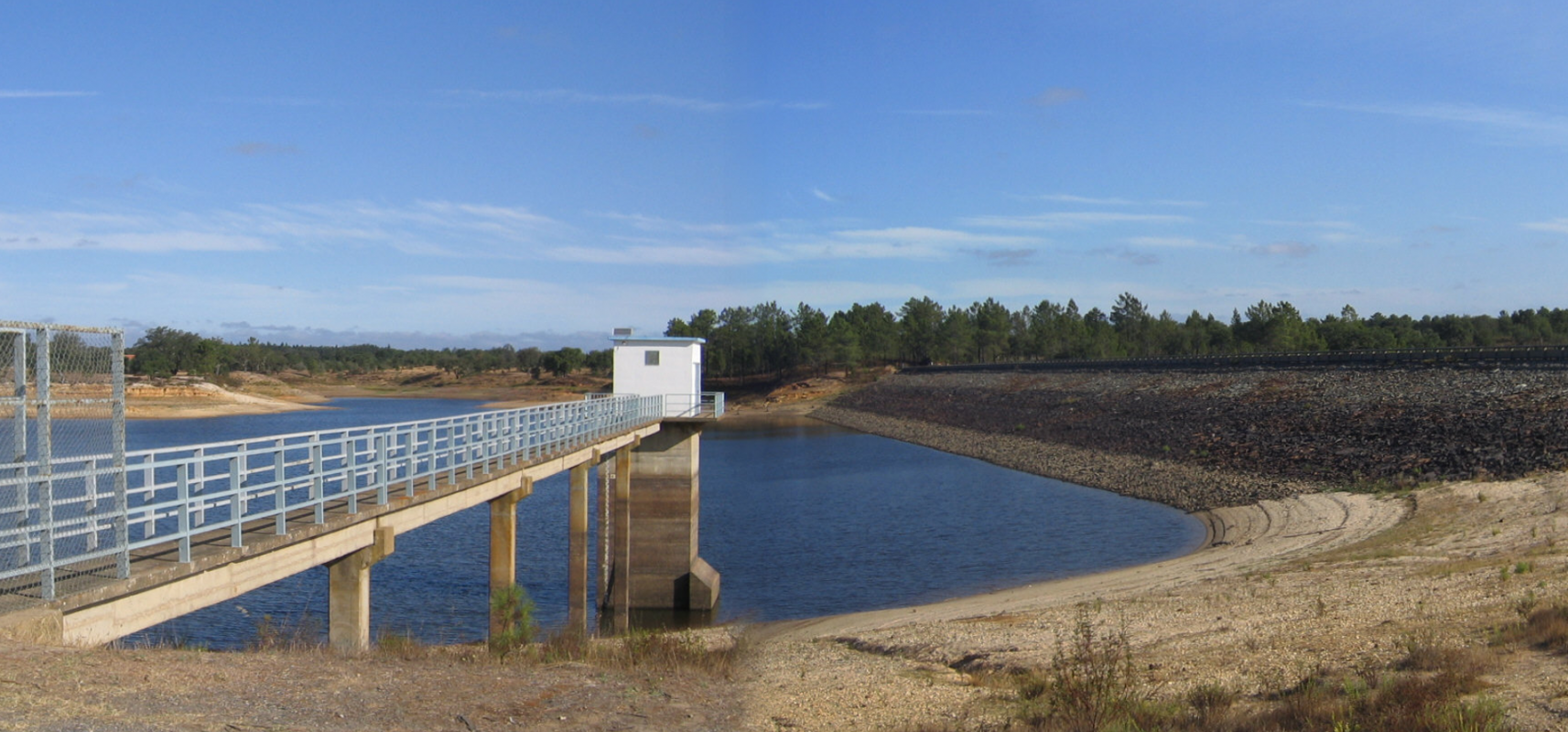

Galeria de imagens

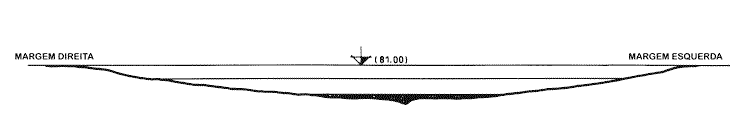

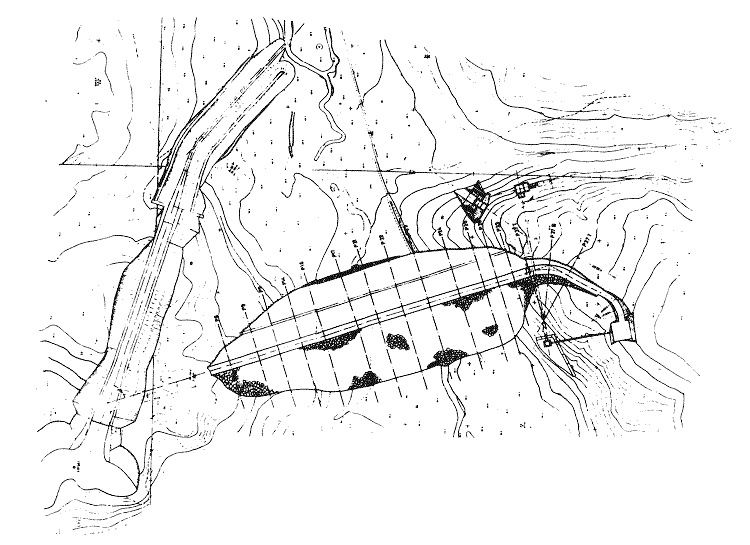

Galeria de desenhos
