GUILHOFREI

UTILIZAÇÕES - Energia / Recreio

LOCALIZAÇÃO
Distrito - Braga
Concelho - Vieira do Minho
Local - Guilhofrei
Bacia Hidrográfica - Ave
Linha de Água - Rio Ave

DADOS GERAIS
Promotor - HDN, Energia do Norte, SA
Dono de Obra (RSB) - EDP Produção
Projectista - A. STUCKY
Construtor - Joaquim Moreira Ramalhão
Ano de Conclusão - 1938

CARACTERÍSTICAS HIDROLÓGICAS
Área da Bacia Hidrográfica - 122 km2
Precipitação média anual - 2626,6 mm
Caudal integral médio anual - 17070 x 1000 m3
Caudal de cheia - 350 m3/s

CARACTERÍSTICAS DA ALBUFEIRA
Área inundada ao NPA - 1630 x 1000m2
Capacidade total - 21200 x 1000m3
Capacidade útil - 21080 x 1000m3
Volume morto - 120 x 1000m3
Nível de pleno armazenamento (NPA) - 333,3 m
Nível de máxima cheia (NMC) - 333,3 m

CARACTERÍSTICAS DA BARRAGEM
Alvenaria
Altura acima da fundação - 49 m
Cota do coroamento - 337 m
Comprimento do coroamento - 190 m
Volume de alvenaria - 55 x 1000 m3

DESCARREGADOR DE CHEIAS
Localização - No corpo da barragem
Tipo de controlo - Controlado
Tipo de descarregador - Sobre a barragem
Cota da crista da soleira - 330,6 m
Desenvolvimento da soleira - 18 m
Comportas - 2 comportas rebatíveis
Caudal máximo descarregado - 445 m3/s
Dissipação de energia - Ressalto

DESCARGA DE FUNDO
Localização - Talvegue
Tipo - Através da barragem
Secção da conduta - D 2,0m
Controlo a montante - Sim
Controlo a jusante - Sim
Dissipação de energia - Bacia de dissipação

CENTRAL HIDROELÉCTRICA
Tipo de central - Pé de Barragem
Nº de grupos instalados - 1grupo tipo Kaplan e 1 grupo tipo Francis
Potência total Instalada - 4,6 MW
Energia produzida em ano médio - 11 GWh

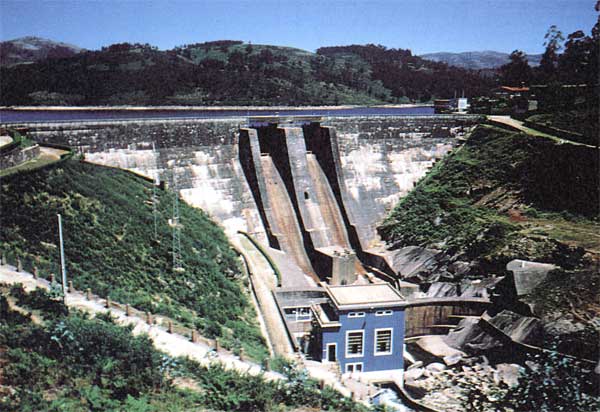

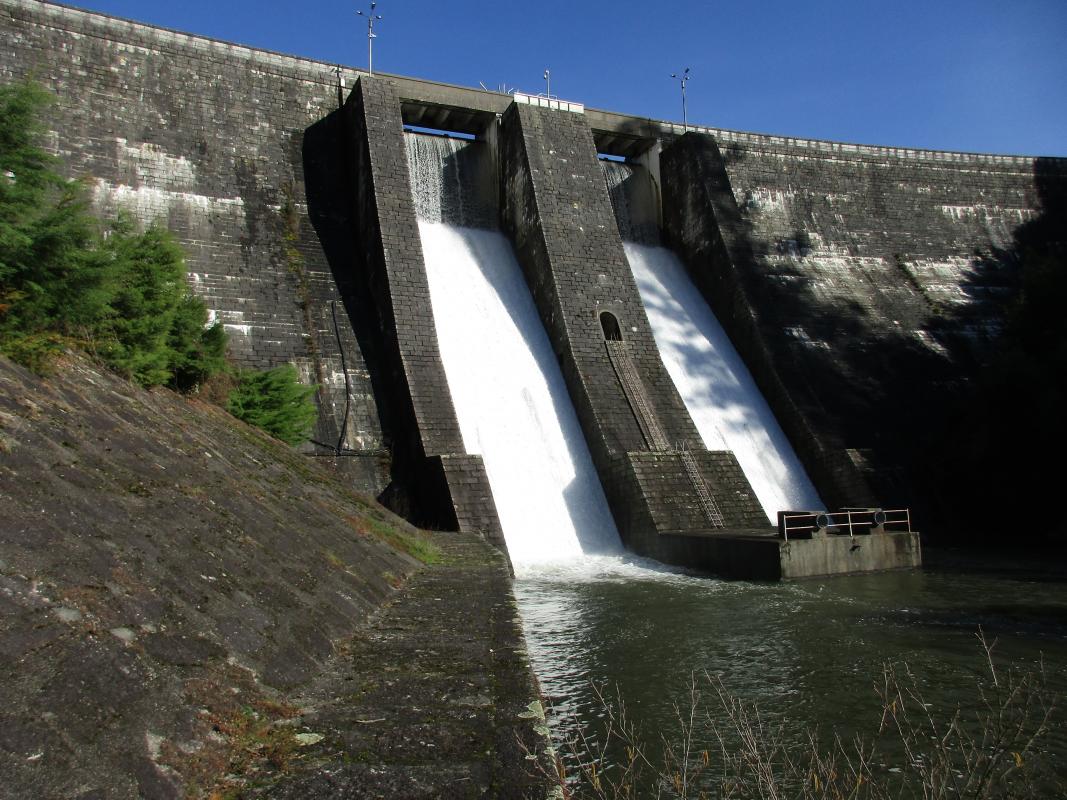

Galeria de imagens

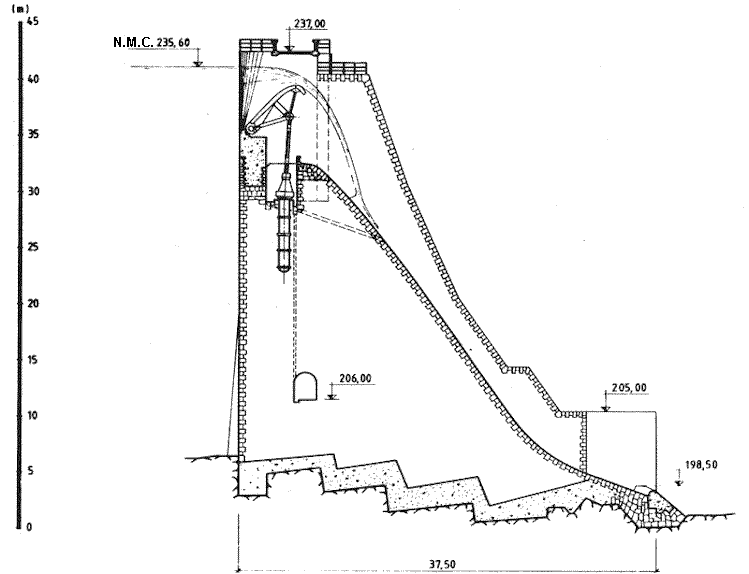

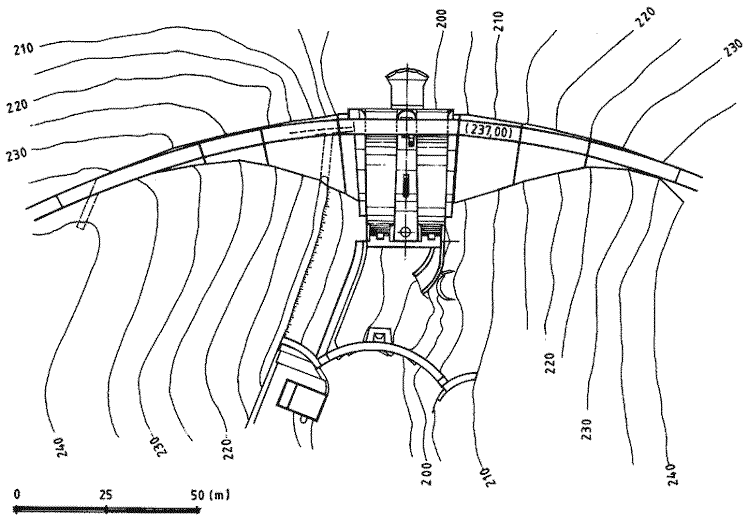

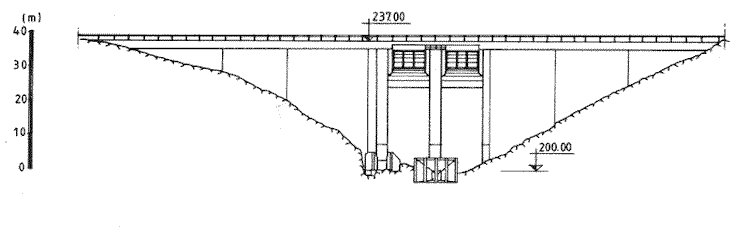

Galeria de desenhos
