MEIMOA

UTILIZAÇÕES - Rega/Abastecimento

LOCALIZAÇÃO
Distrito - Castelo Branco
Concelho - Penamacor
Local - Cabeços Brancos
Bacia Hidrográfica - Tejo
Linha de Água - Ribeira da Meimoa

DADOS GERAIS
Promotor - INAG
Dono de Obra (RSB) - INAG / Associação de Beneficiários da Cova da Beira
Projectista - COBA
Construtor - Moniz da Maia, Serra & Fortunato
Ano de Projecto - 1978
Ano de Conclusão - 1985

CARACTERÍSTICAS HIDROLÓGICAS
Área da Bacia Hidrográfica - 61 km2
Precipitação média anual - 1066 mm
Caudal integral médio anual - 28400 x 1000 m3
Caudal de cheia - 228 m3/s
Período de retorno - 1000 anos

CARACTERÍSTICAS DA ALBUFEIRA
Área inundada ao NPA - 2220 x 1000m2
Capacidade total - 40900 x 1000m3
Capacidade útil - 27000 x 1000m3
Volume morto - 13900 x 1000m3
Nível de pleno armazenamento (NPA) - 568,5 m
Nível de máxima cheia (NMC) - 568,99 m
Nível mínimo de exploração (Nme) - 547 m

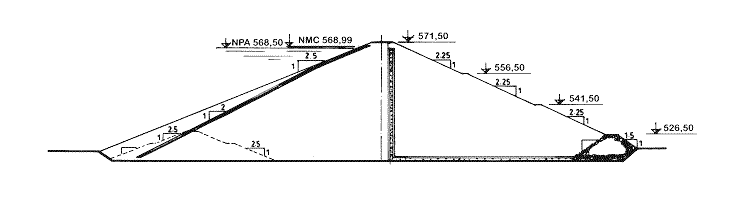

CARACTERÍSTICAS DA BARRAGEM
Aterro - Terra zonada
Altura acima da fundação - 56 m
Altura acima do terreno natural - 50 m
Cota do coroamento - 571,5 m
Comprimento do coroamento - 656 m
Largura do coroamento - 10 m
Número de banquetas a jusante - 2
Fundação - Xistos e grauvaques
Volume de aterro - 2500 x 1000 m3

DESCARREGADOR DE CHEIAS
Localização - Margem direita
Tipo de controlo - Controlado
Tipo de descarregador - Canal de encosta
Cota da crista da soleira - 566 m
Desenvolvimento da soleira - 2 x 6 m
Comportas - 2 comportas segmento
Caudal máximo descarregado - 124 m3/s
Dissipação de energia - Ressalto

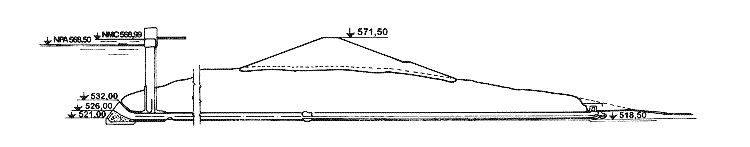

DESCARGA DE FUNDO
Localização - Margem esquerda
Tipo - Em conduta sob o aterro
Secção da conduta - d 1000 mm
Caudal máximo - 11 m3/s
Controlo a montante - Comporta vagão
Controlo a jusante - Válvula Howell-Bunger
Dissipação de energia - Jacto oco e bacia de ressalto

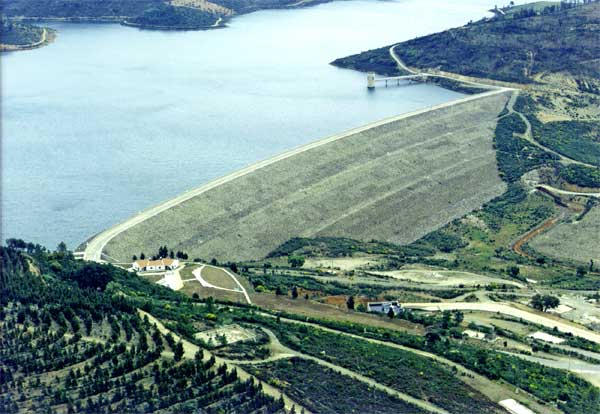

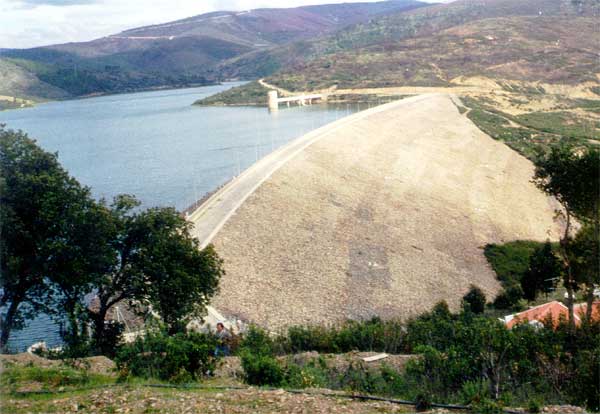

Galeria de imagens

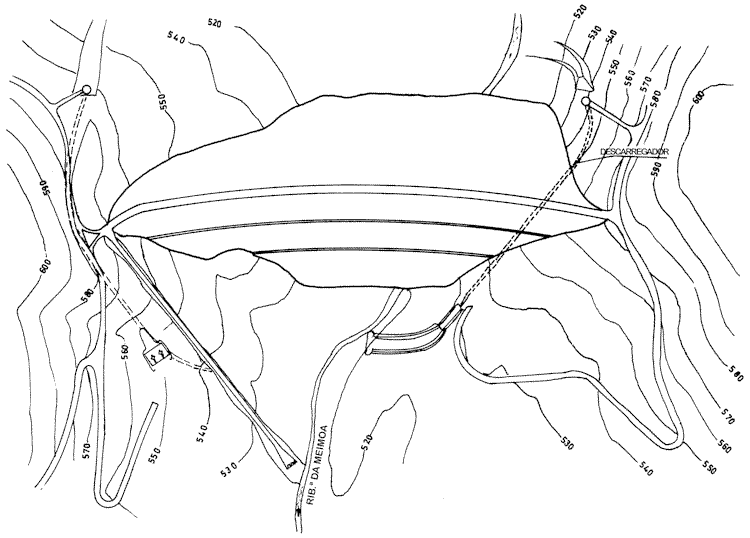

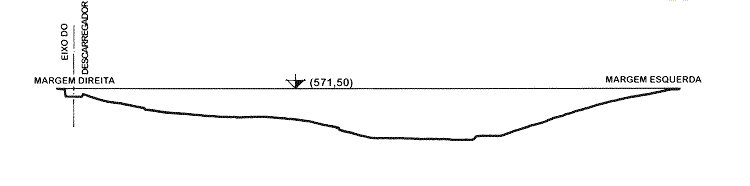

Galeria de desenhos
