UTILIZAÇÕES - Energia
LOCALIZAÇÃO
Distrito - Bragança
Concelho - Miranda do Douro
Local - Miranda do Douro
Bacia Hidrográfica - Douro
Linha de Água - Rio Douro
DADOS GERAIS
Promotor - CPPE, Cª. Portuguesa de Produção de Electricidade, SA
Dono de Obra (RSB) – Movhera Engie
Projectista - Hidro Eléctrica do Douro
Construtor - ETELI
Ano de Projecto - 1955
Ano de Conclusão - 1961
CARACTERÍSTICAS HIDROLÓGICAS
Área da Bacia Hidrográfica - 63500 km2
Precipitação média anual - 577 mm
Caudal integral médio anual - 3453 x 1000 m3
Caudal de cheia - 11 000 m3/s
Período de retorno - 1000 anos
CARACTERÍSTICAS DA ALBUFEIRA
Área inundada ao NPA - 1220 x 1000m2
Capacidade total - 28100 x 1000m3
Capacidade útil - 6660 x 1000m3
Nível de pleno armazenamento (NPA) - 528,05 m
Nível de máxima cheia (NMC) - 533 m

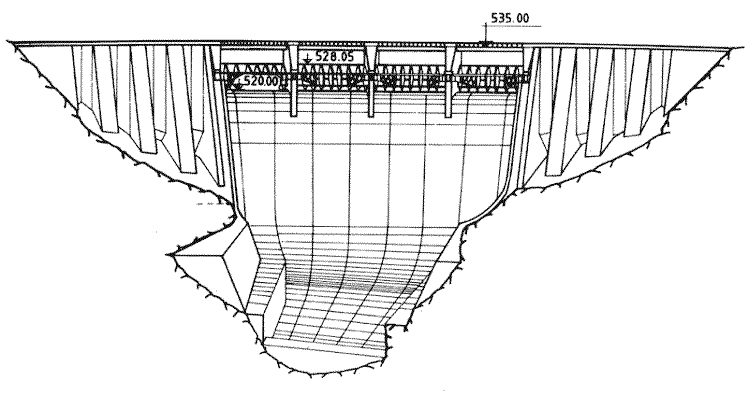

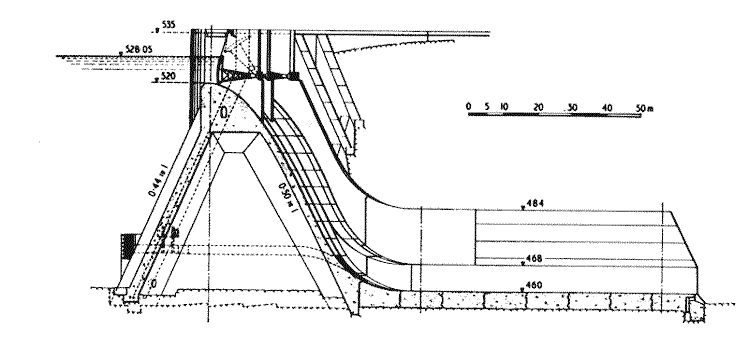

CARACTERÍSTICAS DA BARRAGEM
Betão - Contrafortes
Altura acima da fundação - 80 m
Altura acima do terreno natural -
Cota do coroamento - 535 m
Comprimento do coroamento - 263 m
Fundação - Xisto e Granito
Volume de betão - 240 x 1000 m3

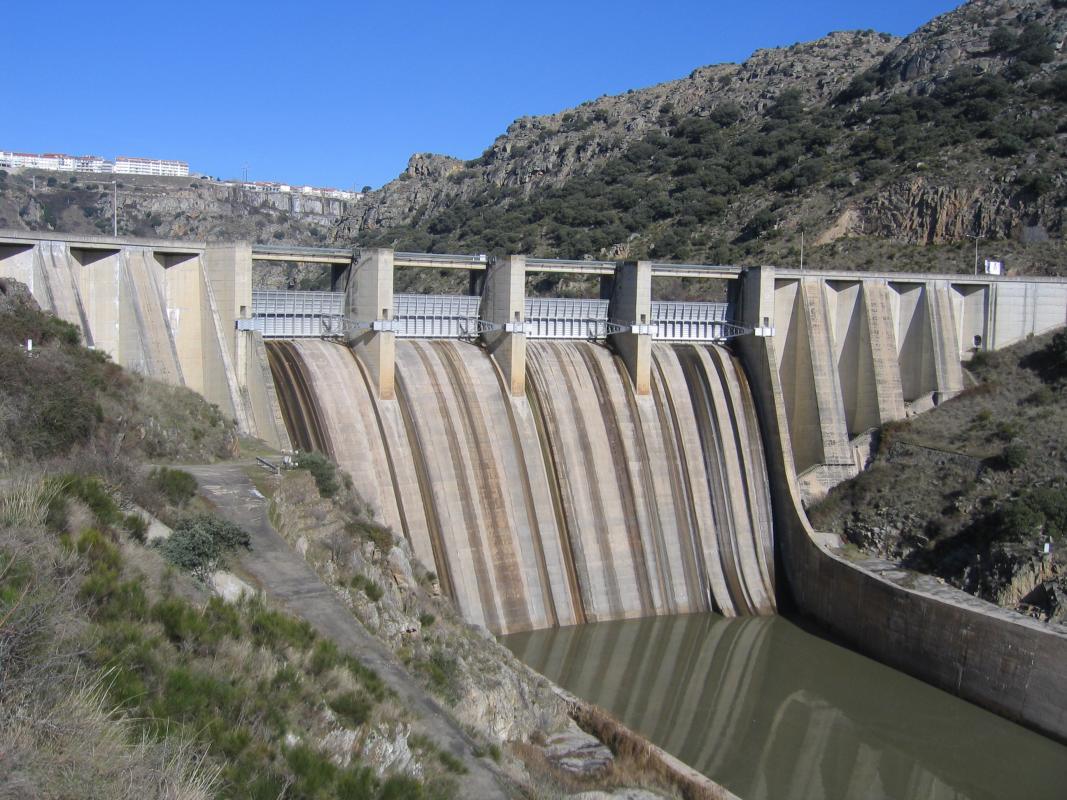

DESCARREGADOR DE CHEIAS
Localização - No corpo da barragem
Tipo de controlo - Controlado
Tipo de descarregador - Sobre a barragem
Cota da crista da soleira - 520 m
Desenvolvimento da soleira - 4 x 24=96 m
Comportas - 4 comportas segmento
Caudal máximo descarregado - 11 000 m3/s
Dissipação de energia - Bacia de dissipação
DESCARGA DE FUNDO
Localização - Talvegue
Tipo - 2 condutas através da barragem
Secção das condutas - 2,5 m
Controlo a montante - Sim
Controlo a jusante - Sim
Dissipação de energia - Bacia de dissipação
CENTRAL HIDROELÉCTRICA
Tipo de central - Subterrânea a fio de água
Nº de grupos instalados - 4
Tipo de grupos - Francis
Potência total Instalada - 390 MW
Energia produzida em ano médio - 1036,3 GWh
