UTILIZAÇÕES - Energia / Rega
LOCALIZAÇÃO
Distrito - Beja
Concelho - Vidigueira
Local - Pedrógão
Bacia Hidrográfica - Guadiana
Linha de Água - Rio Guadiana
DADOS GERAIS
Promotor - EDIA - Empresa de Desenvolvimento e Infra-estruturas do Alqueva, SA
Dono de Obra (RSB) - EDIA - Empresa de Desenvolvimento e Infra-estruturas do Alqueva, SA
Projectista - EDP
Construtor - Engil / Mota & Companhia
Ano de Projecto - 2002
Ano de Conclusão - 2005
CARACTERÍSTICAS HIDROLÓGICAS
Área da Bacia Hidrográfica - 59160 km2
Precipitação média anual - 560 mm
Caudal de cheia - 12000 m3/s
Período de retorno - 1000 anos
CARACTERÍSTICAS DA ALBUFEIRA
Área inundada ao NPA - 11040 x 1000m2
Capacidade total - 106000 x 1000m3
Capacidade útil - 54000 x 1000m3
Volume morto - 52000 x 1000m3
Nível de pleno armazenamento (NPA) - 84,80 m
Nível de máxima cheia (NMC) - 91,80 m
Nível mínimo de exploração (Nme) - 79,00 m

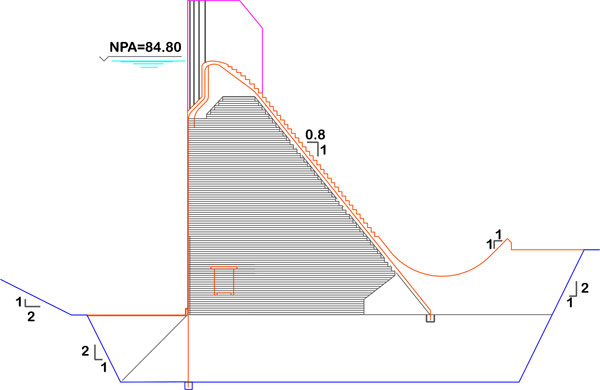

CARACTERÍSTICAS DA BARRAGEM
Betão - Gravidade
Altura acima da fundação - 43 m
Altura acima do terreno natural - 34,50 m
Cota do coroamento - 94,10 m
Comprimento do coroamento - 448 m
Largura do coroamento - 7,00 m
Volume do betão - 340 x 1000m3

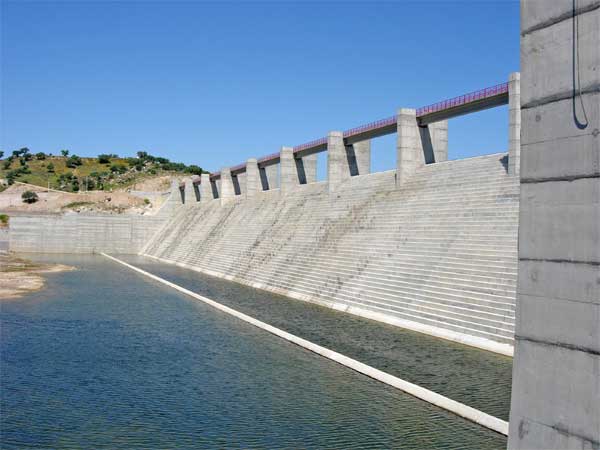

DESCARREGADOR DE CHEIAS
Localização - Incorporado no corpo da barragem
Tipo de controlo - Sem controlo
Tipo de descarregador - Soleira descarregadora WES seguida de degraus
Cota da crista da soleira - 84,80 m
Desenvolvimento da soleira - 10 vãos de 28,75 m cada
Comportas - Sem comportas
Caudal máximo descarregado - 12000 m3/s
Dissipação de energia - Tipo roller bucket
DESCARGA DE FUNDO
Localização - Margem esquerda
Tipo - Galeria de secção rectangular
Secção da galeria - 1,00 x 1,50 m2
Caudal máximo - 27 m3/s
Controlo a montante - 2 comportas vagão de guarda e de serviço
Controlo a jusante - Sem controlo
Dissipação de energia - Salto de sky
DESCARGA DE AUXILIAR
Localização - Margem esquerda
Tipo - 2 galerias de secção rectangular
Secção da galeria - 2,10 x 3,20 m2
Caudal máximo - 194 m3/s
Controlo a montante - 2 comportas vagão
Controlo a jusante - 2 comportas segmento
Dissipação de energia - Salto de sky
CENTRAL HIDROELÉCTRICA
Tipo de central - mini-hídrica de 10 MW
Energia produzida em ano médio - 45 GWUTILIZAÇÕES - Energia / RegaDADOS GERAIS
