PENEDO REDONDO

UTILIZAÇÕES - Abastecimento

LOCALIZAÇÃO
Distrito - Castelo Branco
Concelho - Castelo Branco
Local - Casal da Serra
Bacia Hidrográfica - Tejo
Linha de Água - Rio Ocreza

DADOS GERAIS
Promotor - CM Castelo Branco
Dono de Obra (RSB) - Serviços Municipalizados de Castelo Branco
Ano de Projecto - 1934
Ano de Conclusão - 1935

CARACTERÍSTICAS HIDROLÓGICAS
Área da Bacia Hidrográfica - 1,28 km2
Precipitação média anual - 1445,9 mm

CARACTERÍSTICAS DA ALBUFEIRA
Área inundada ao NPA - 9,4 x 1000m2
Capacidade total - 58 x 1000m3
Nível de pleno armazenamento (NPA) - 803 m

CARACTERÍSTICAS DA BARRAGEM
Alvenaria - Gravidade
Altura acima da fundação - 21 m
Altura acima do terreno natural - 17 m
Cota do coroamento - 803,54 m
Comprimento do coroamento - 135 m
Largura do coroamento - 1,5 m
Fundação - Granito
Volume de alvenaria - 4,7 x 1000 m3

DESCARREGADOR DE CHEIAS
Localização - Lado direito
Tipo de controlo - Sem controlo
Tipo de descarregador - Sobre a barragem
Cota da crista da soleira - 803 m
Desenvolvimento da soleira - 20 m
Dissipação de energia - Inexistente

DESCARGA DE FUNDO
Localização - Talvegue
Tipo - Através da barragem
Secção da conduta - d 400 mm
Controlo a jusante - Válvula adufa
Dissipação de energia - Inexistente

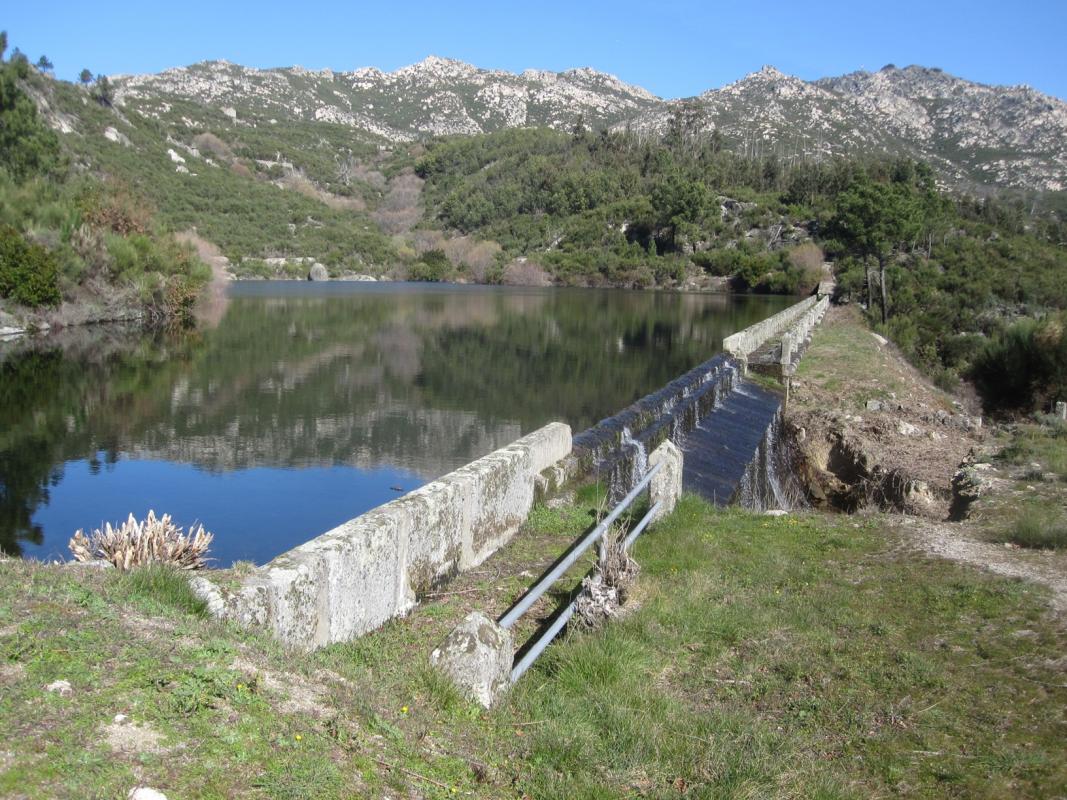

Galeria de imagens

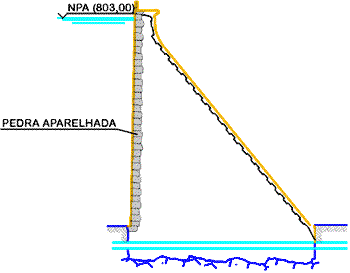

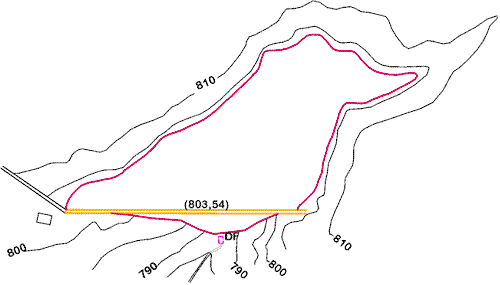

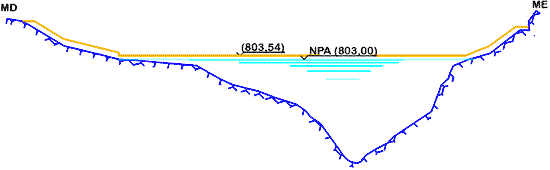

Galeria de desenhos
