PENHA GARCIA

UTILIZAÇÕES - Abastecimento / Rega

LOCALIZAÇÃO
Distrito - Castelo Branco
Concelho - Idanha-a-Nova
Local - Penha Garcia
Bacia Hidrográfica - Tejo
Linha de Água - Rio Ponsul

DADOS GERAIS
Promotor - INAG
Dono de Obra (RSB) -ÁGUAS DE LISBOA E VALE DO TEJO, S.A.
Projectista - DGRAH
Construtor - CONDURIL
Ano de Projecto - 1975
Ano de Conclusão - 1979

CARACTERÍSTICAS HIDROLÓGICAS
Área da Bacia Hidrográfica - 15,2 km2
Precipitação média anual - 824 mm
Caudal integral médio anual - 4164 x 1000 m3
Caudal de cheia - 110 m3/s
Período de retorno - 500 anos

CARACTERÍSTICAS DA ALBUFEIRA
Área inundada ao NPA - 204 x 1000m2
Capacidade total - 1070 x 1000m3
Capacidade útil - 1001 x 1000m3
Volume morto - 68 x 1000m3
Nível de pleno armazenamento (NPA) - 516 m
Nível de máxima cheia (NMC) - 517,65 m
Nível mínimo de exploração (Nme) - 506 m

CARACTERÍSTICAS DA BARRAGEM
Betão -   Gravidade
Altura acima da fundação - 25 m
Altura acima do terreno natural - 21,5 m
Cota do coroamento - 519 m
Comprimento do coroamento - 112 m
Largura do coroamento - 2 m
Fundação - Quartzitos
Volume de betão - 14 x 1000 m3

DESCARREGADOR DE CHEIAS
Localização - Centro
Tipo de controlo - Sem controlo
Tipo de descarregador - Sobre a barragem
Cota da crista da soleira - 516 m
Desenvolvimento da soleira - 2 x 5,0 m
Caudal máximo descarregado - 47 m3/s
Dissipação de energia - Trampolim

DESCARGA DE FUNDO
Localização - Talvegue
Tipo - Através da barragem
Secção da conduta - d 400 mm
Caudal máximo - 1,7 m3/s
Controlo a montante - Comporta corrediça
Controlo a jusante - Válvula de jacto oco
Dissipação de energia - Jacto oco e fossas de erosão

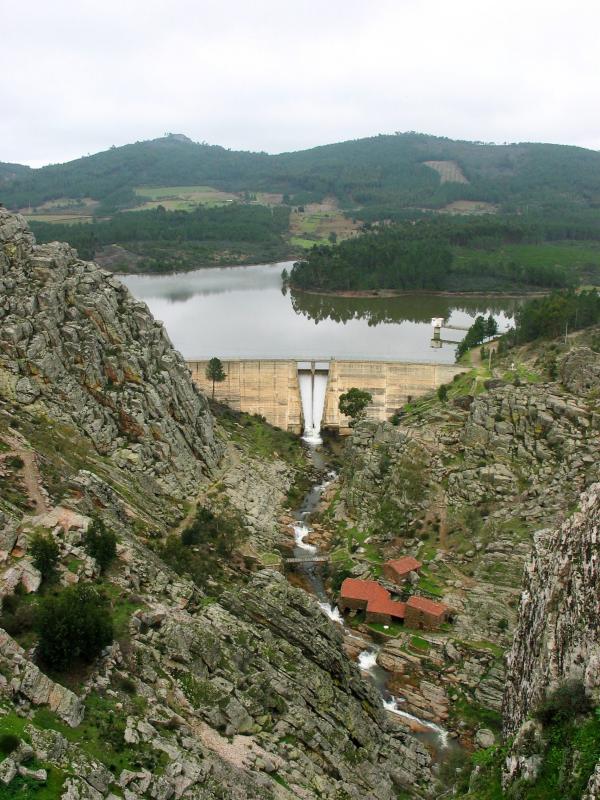

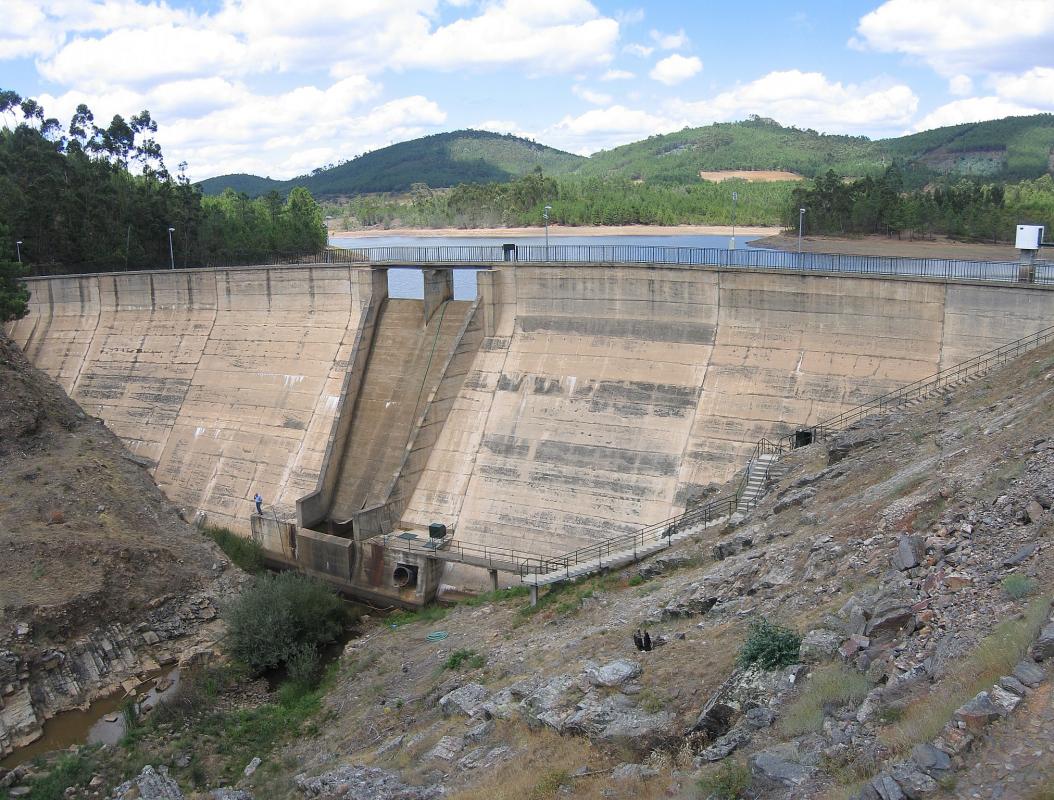

Galeria de imagens

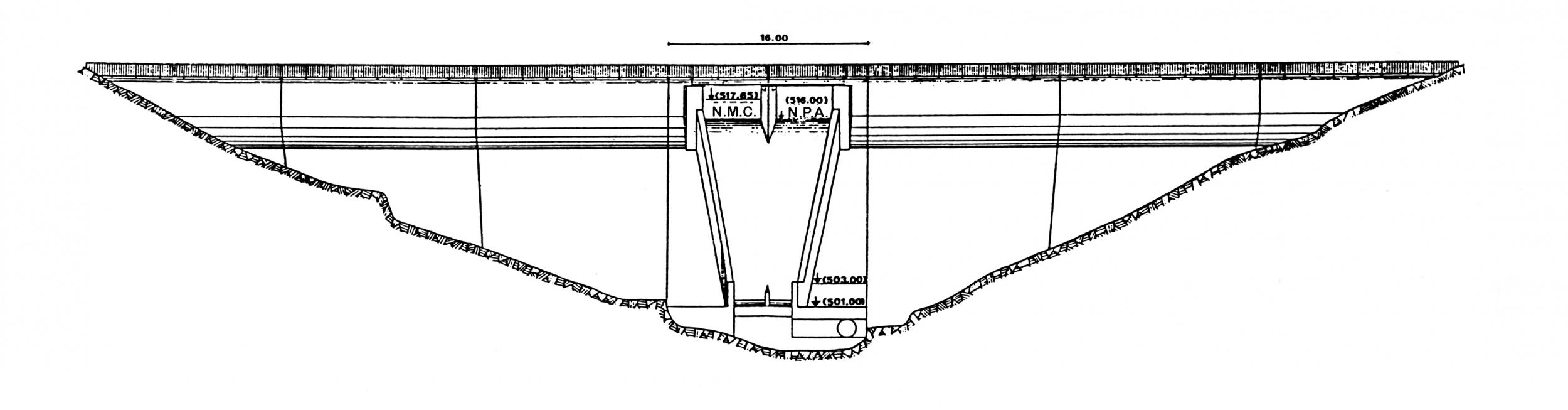

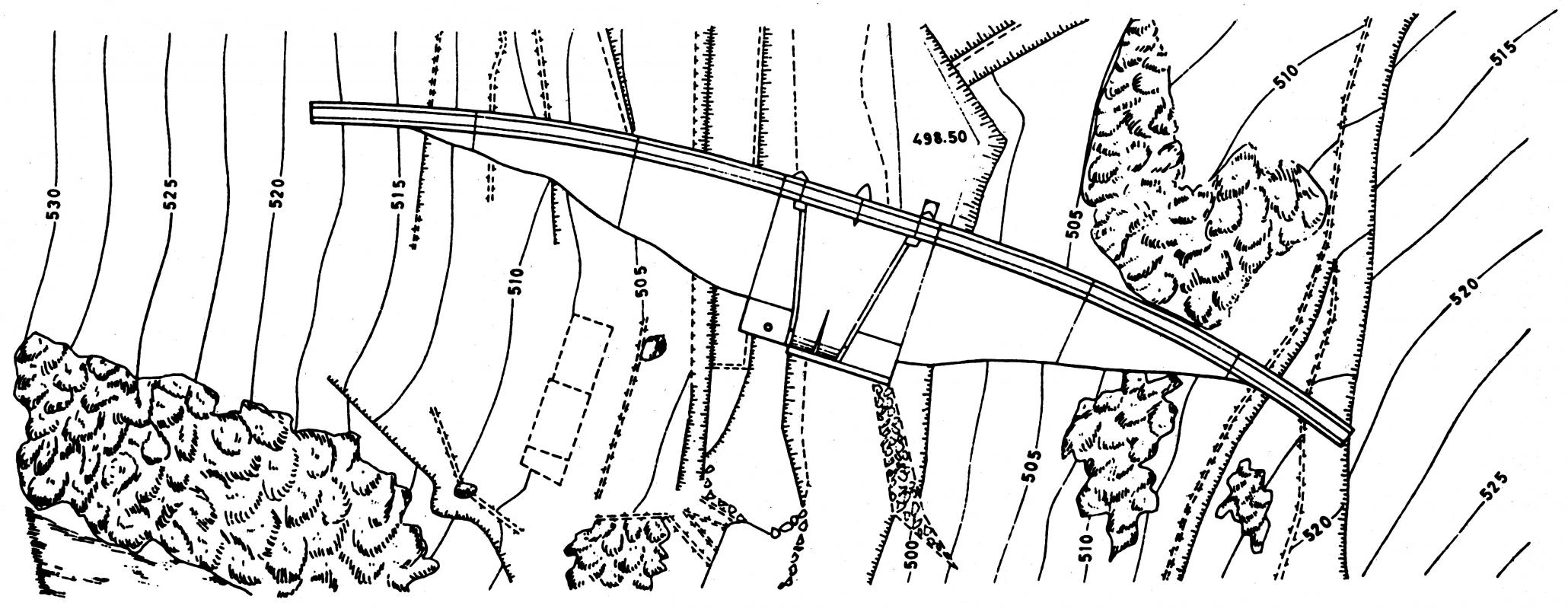

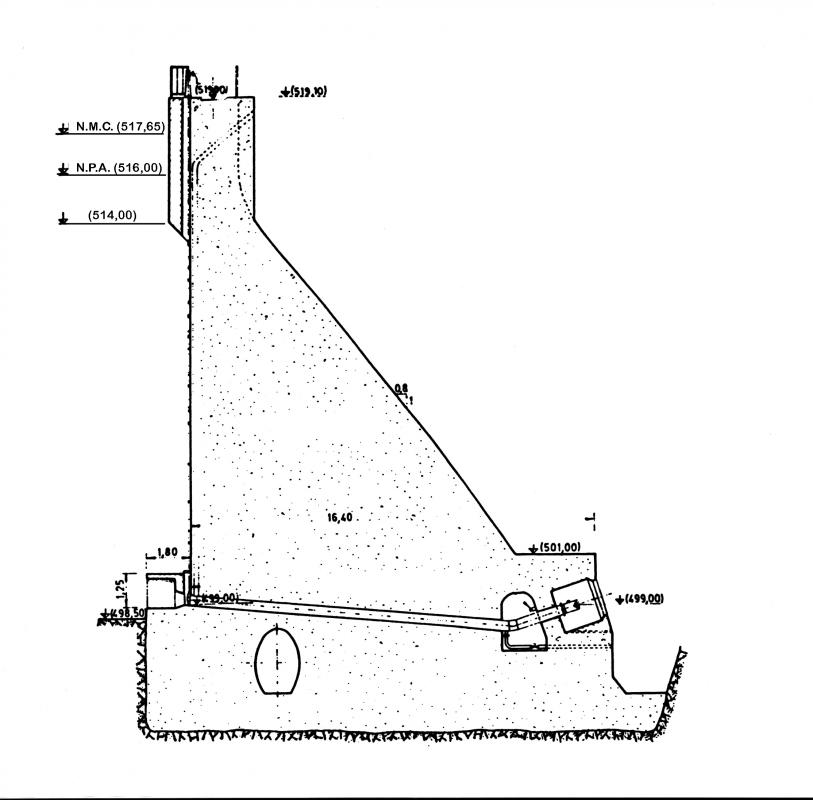

Galeria de desenhos
