PICOTE

UTILIZAÇÕES - Energia

LOCALIZAÇÃO
Distrito - Bragança
Concelho - Miranda do Douro
Local - Barrocal do Douro
Bacia Hidrográfica - Douro
Linha de Água - Rio Douro

DADOS GERAIS
Promotor - CPPE, Cª. P. de Prod. de Electricidade, SA
Dono de Obra (RSB) – Movhera Engie
Projectista - Hidro Eléctrica do Douro/Hidro Eléctrica do Zêzere
Construtor - ETELI/OPCA
Ano de Projecto - 1953
Ano de Conclusão - 1958

CARACTERÍSTICAS HIDROLÓGICAS
Área da Bacia Hidrográfica - 63750 km2
Precipitação média anual - 582 mm
Caudal integral médio anual - 3393300 x 1000 m3
Caudal de cheia - 11000 m3/s

CARACTERÍSTICAS DA ALBUFEIRA
Área inundada ao NPA - 2440 x 1000m2
Capacidade total - 63000 x 1000m3
Capacidade útil - 13430 x 1000m3
Volume morto -
Nível de pleno armazenamento (NPA) - 471 m
Nível de máxima cheia (NMC) - 478 m

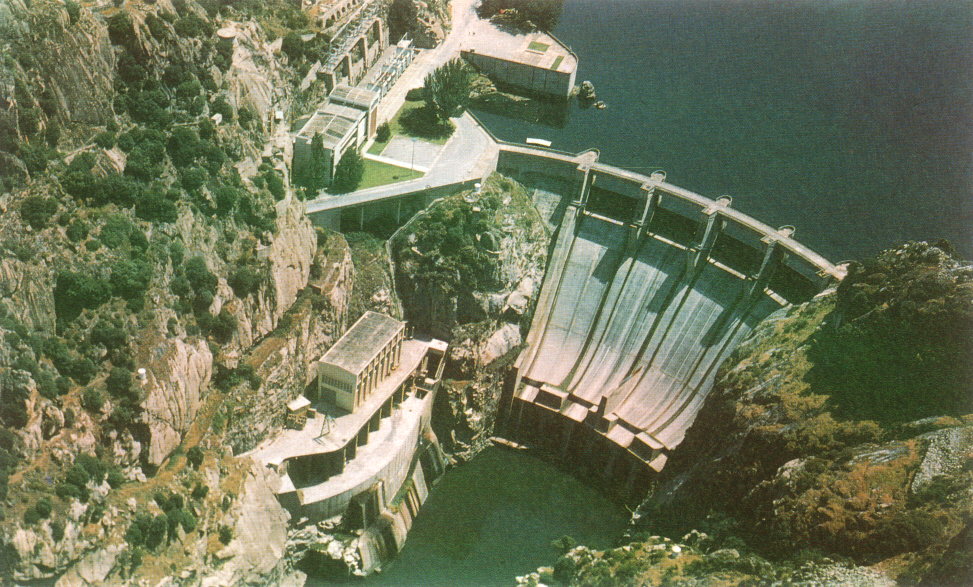

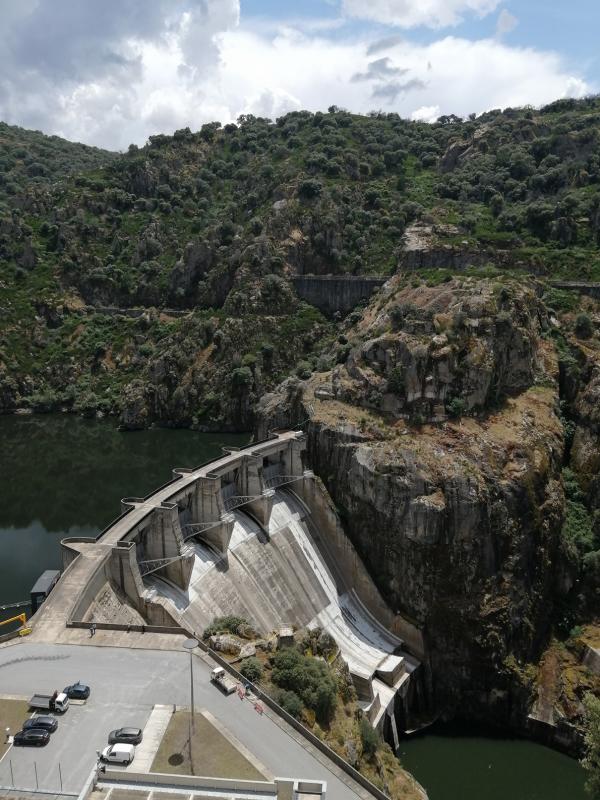

CARACTERÍSTICAS DA BARRAGEM
Betão - Arco (abóbada dupla curvatura)
Altura acima da fundação - 100 m
Cota do coroamento - 480 m
Comprimento do coroamento - 139 m
Largura do coroamento - 3,45 m
Fundação - Granito
Volume de betão - 205 x 1000 m3

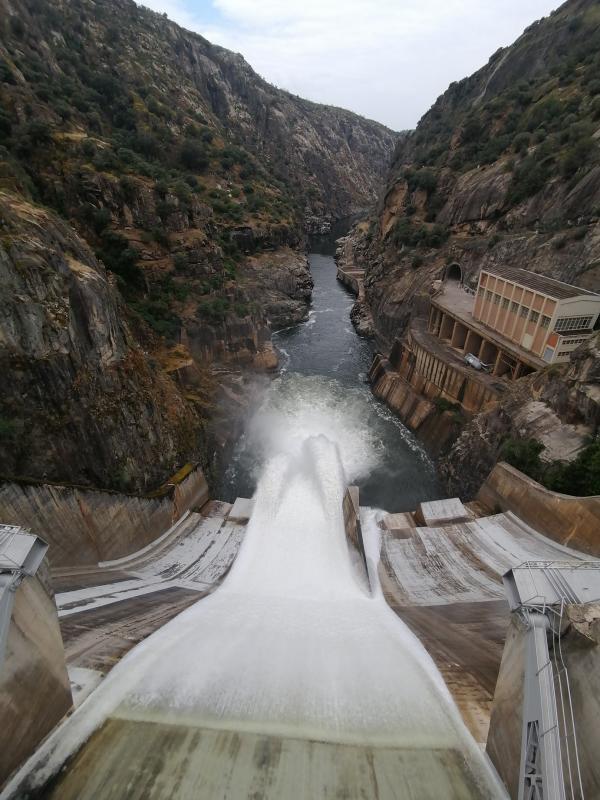

DESCARREGADOR DE CHEIAS
Localização - No corpo da barragem
Tipo de controlo - Controlado
Tipo de descarregador - Sobre a barragem
Cota da crista da soleira - 462,85 m
Desenvolvimento da soleira - 80 m

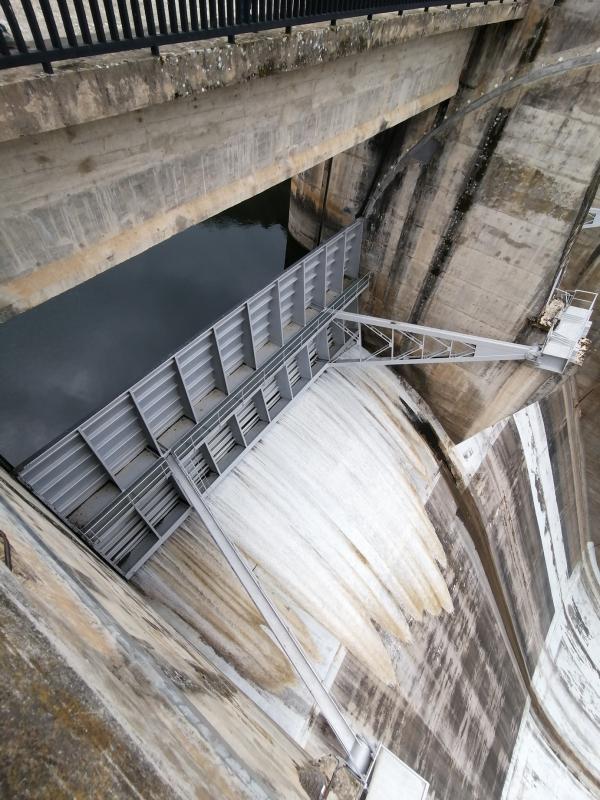

Comportas - 4 comportas segmento
Caudal máximo descarregado - 10 400 m3/s
Dissipação de energia - Bacia de dissipação

DESCARGA DE MEIO FUNDO
Localização - Margem direita
Tipo - Em túnel blindado
Secção da conduta - 6,40 m
Caudal máximo - 530 m3/s
Controlo a montante - Não
Controlo a jusante - Sim
Cota da soleira - 416.30

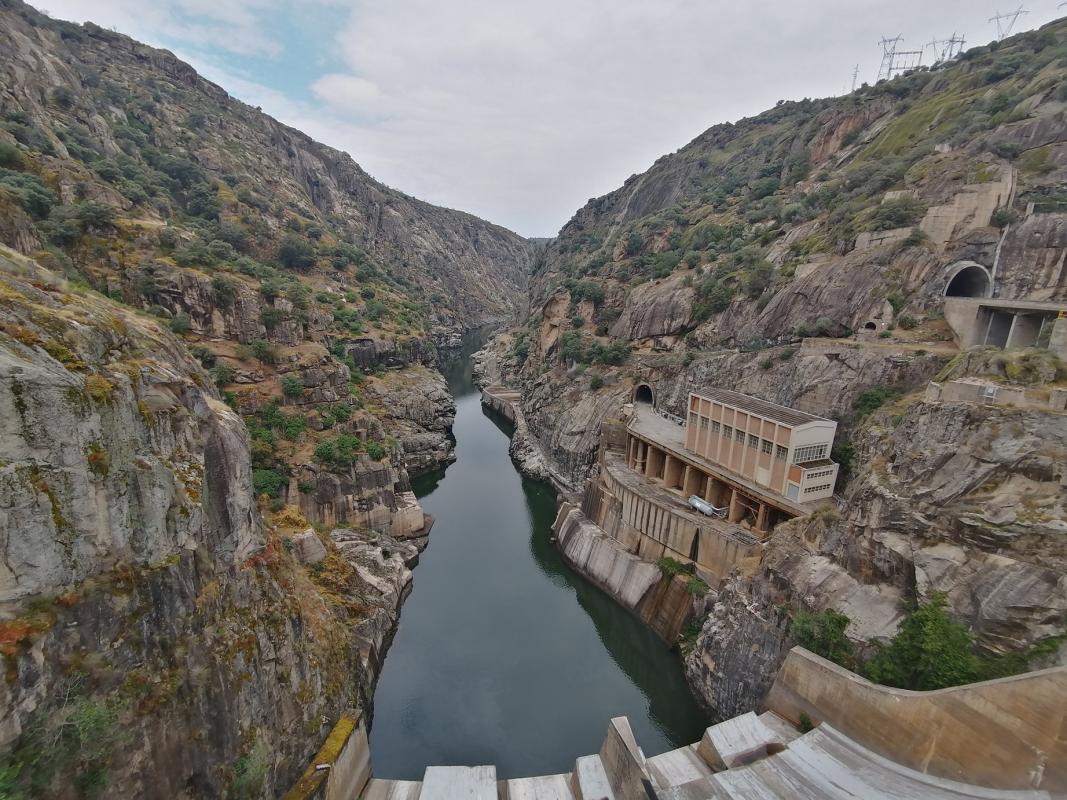

CENTRAL HIDROELÉCTRICA
Tipo de central - Subterrânea a fio de água
Nº de grupos instalados - 3
Tipo de grupos - Francis
Potência total Instalada - 180 MW
Energia produzida em ano médio - 1038 GWh


Galeria de imagens

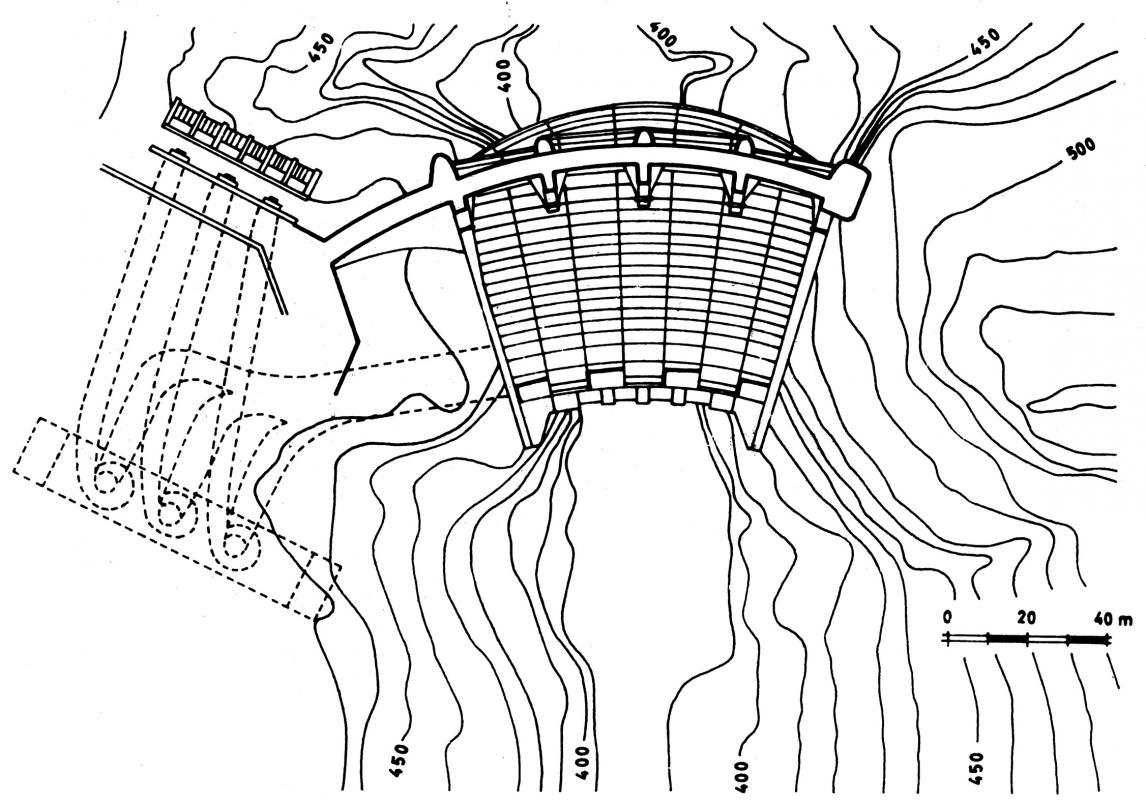

Galeria de desenhos
