RANHADOS

UTILIZAÇÕES - Abastecimento

LOCALIZAÇÃO
Distrito - Guarda
Concelho - Meda
Local - Ranhados
Bacia Hidrográfica - Douro
Linha de Água - Rio Torto

DADOS GERAIS
Promotor - INAG
Dono de Obra (RSB) -
Projectista - DGRAH e CESL
Construtor - CONDURIL
Ano de Projecto - 1982
Ano de Conclusão - 1986

CARACTERÍSTICAS HIDROLÓGICAS
Área da Bacia Hidrográfica - 47,3 km2
Precipitação média anual - 802 mm
Caudal integral médio anual - 13600 x 1000 m3
Caudal de cheia -  265 m3/s
Período de retorno -  500 anos

CARACTERÍSTICAS DA ALBUFEIRA
Área inundada ao NPA - 178 x 1000m2
Capacidade total - 2570 x 1000m3
Capacidade útil - 1790 x 1000m3
Volume morto - 780 x 1000m3
Nível de pleno armazenamento (NPA) -  716 m
Nível de máxima cheia (NMC) - 717,4 m
Nível mínimo de exploração (Nme) - 701,3 m

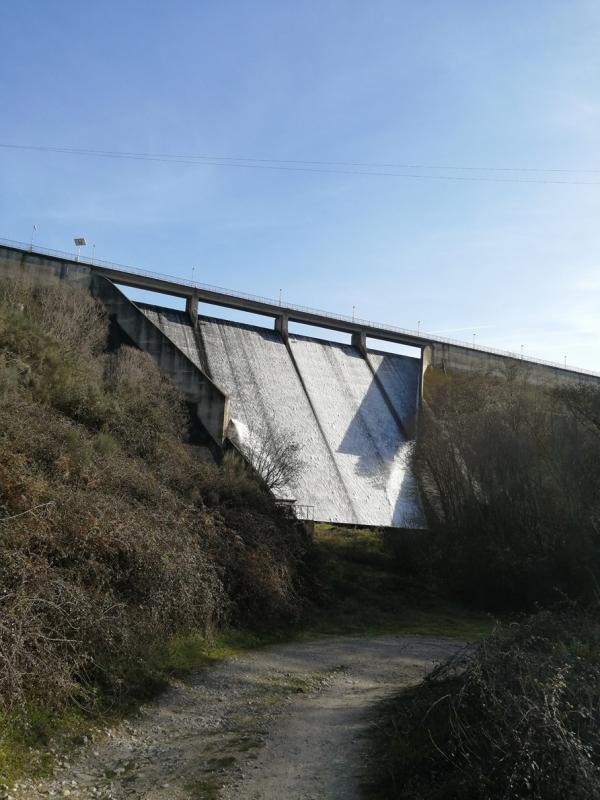

CARACTERÍSTICAS DA BARRAGEM
Betão - Gravidade
Altura acima da fundação - 41,4 m
Altura acima do terreno natural - 38,4 m
Cota do coroamento - 719 m
Comprimento do coroamento -  292 m
Largura do coroamento - 3 m
Fundação - Granitos
Volume de betão - 72 x 1000 m3

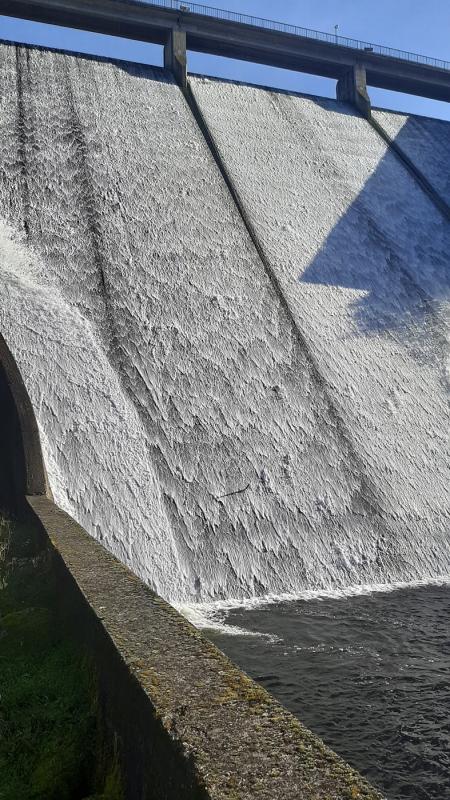

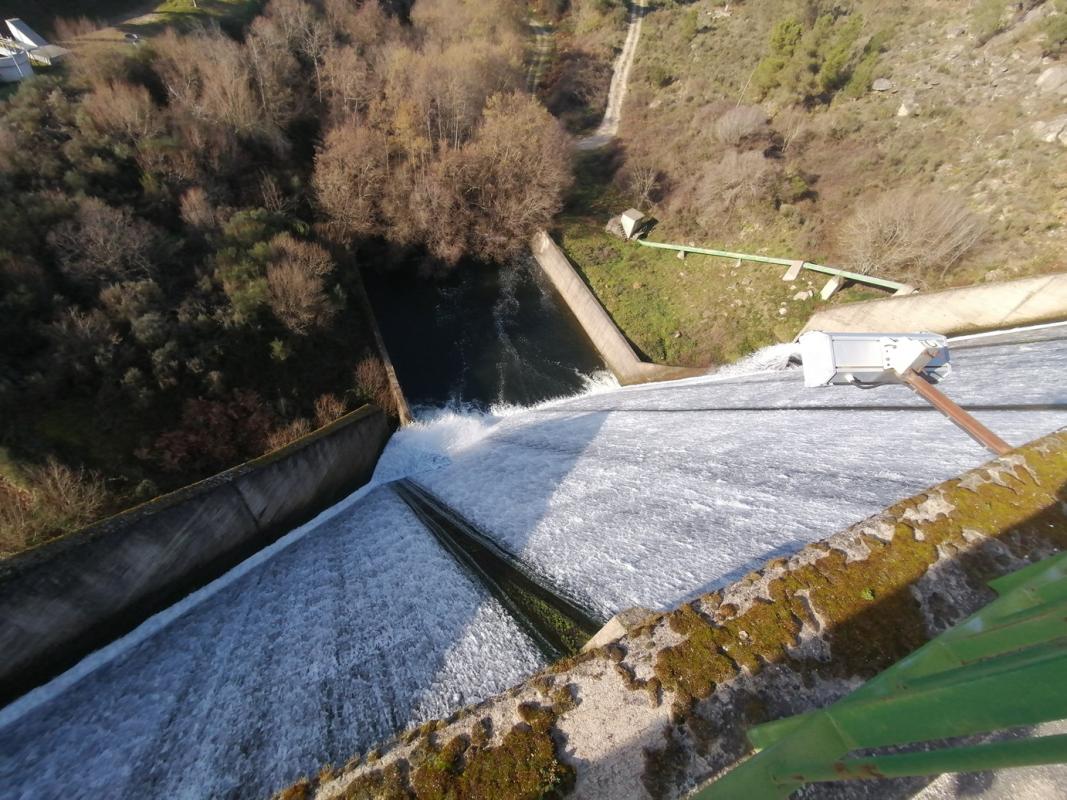

DESCARREGADOR DE CHEIAS
Localização - Centro
Tipo de controlo - Sem controlo
Tipo de descarregador - Sobre a barragem
Cota da crista da soleira - 716 m
Desenvolvimento da soleira - 58,4 m
Caudal máximo descarregado - 215 m3/s
Dissipação de energia - Ressalto

DESCARGA DE FUNDO
Localização - Margem direita
Tipo - Através da barragem
Secção da conduta - Diâmetro 500mm
Caudal máximo - 2,6 m3/s
Controlo a montante - Comporta 0,80x0,80
Controlo a jusante - Válvula jacto oco
Dissipação de energia - Jacto oco e fossas de erosão
