SANTA MARIA DE AGUIAR

UTILIZAÇÕES - Abastecimento / Rega

LOCALIZAÇÃO
Distrito - Guarda
Concelho - Figueira de Castelo Rodrigo
Local - Torre de Aguiar
Bacia Hidrográfica - Douro
Linha de Água - Ribeira de Aguiar

DADOS GERAIS
Promotor - Câmara Municipal de Figueira de Castelo Rodrigo
Dono de Obra (RSB) - C M Figueira de Castelo Rodrigo
Projectista - Tecniagra
Ano de Projecto - 1976
Ano de Conclusão - 1981

CARACTERÍSTICAS HIDROLÓGICAS
Área da Bacia Hidrográfica - 128,5 km2
Precipitação média anual - 508 mm
Caudal integral médio anual - 16700 x 1000 m3
Caudal de cheia - 350 m3/s
Período de retorno - 500 anos

CARACTERÍSTICAS DA ALBUFEIRA
Área inundada ao NPA - 1100 x 1000m2
Capacidade total - 5400 x 1000m3
Capacidade útil - 5120 x 1000m3
Volume morto - 280 x 1000m3
Nível de pleno armazenamento (NPA) - 620 m
Nível de máxima cheia (NMC) - 621,28 m
Nível mínimo de exploração (Nme) - 612 m

CARACTERÍSTICAS DA BARRAGEM
Aterro - Terra homogénea
Altura acima da fundação - 20 m
Cota do coroamento - 624 m
Comprimento do coroamento - 450 m
Largura do coroamento - 6 m
Número de banquetas a jusante - 2
Fundação - Xistos argilosos
Volume de aterro - 154 x 1000 m3

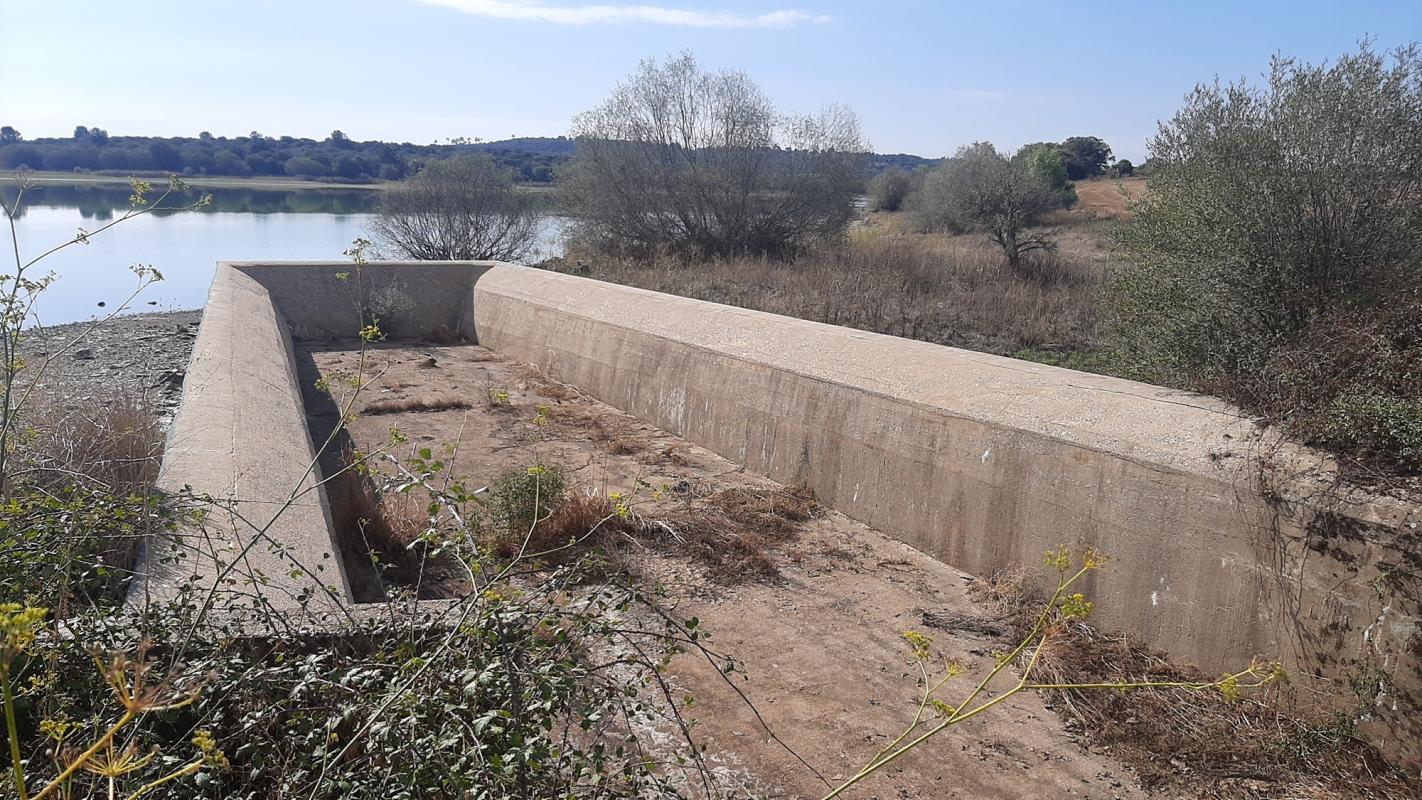

DESCARREGADOR DE CHEIAS
Localização - Portela no lado esquerdo
Tipo de controlo - Sem controlo
Tipo de descarregador - Canal de encosta
Cota da crista da soleira - 620 m
Desenvolvimento da soleira - 63 m
Caudal máximo descarregado - 155 m3/s
Dissipação de energia - Trampolim

DESCARGA DE FUNDO
Localização - Margem esquerda
Tipo - Em conduta sob o aterro
Secção da conduta - d 600 mm
Caudal máximo - 4,8 m3/s
Controlo a montante - 2 Comportas ensecadeira
Controlo a jusante - 2 Válvulas de cunha
Dissipação de energia - Inexistente

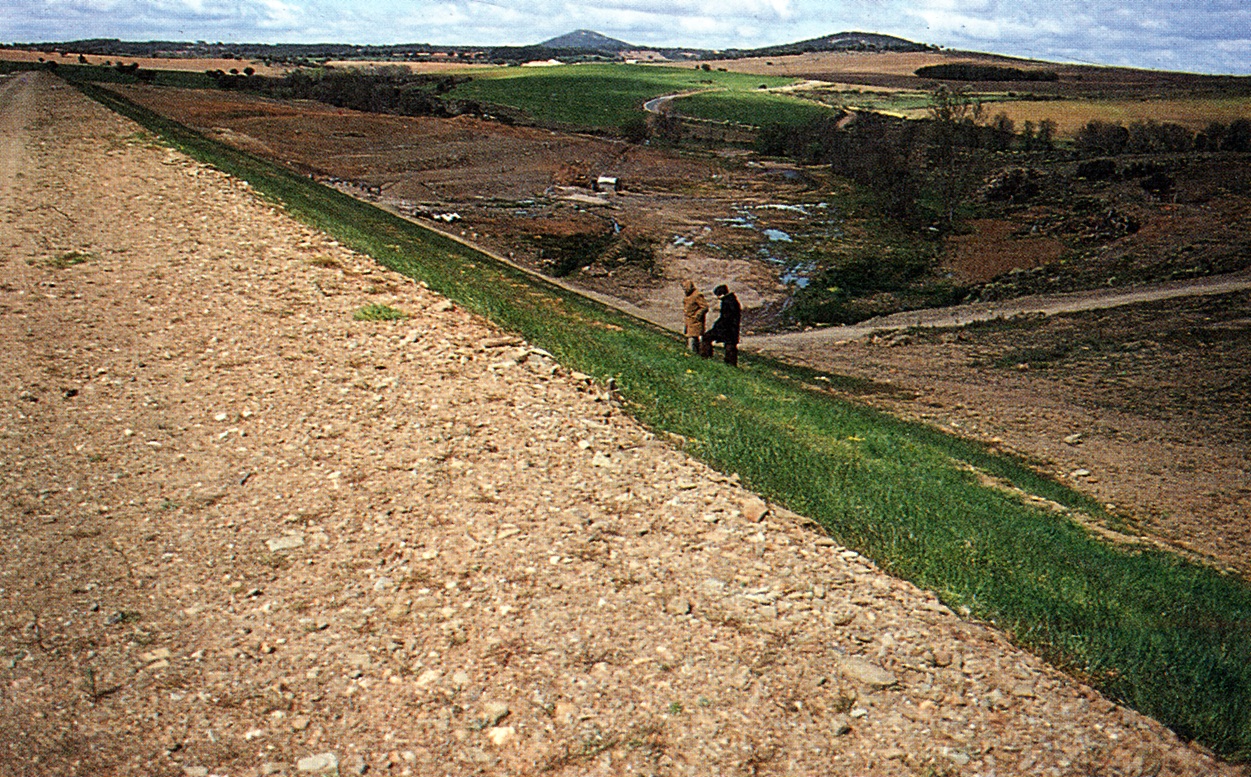

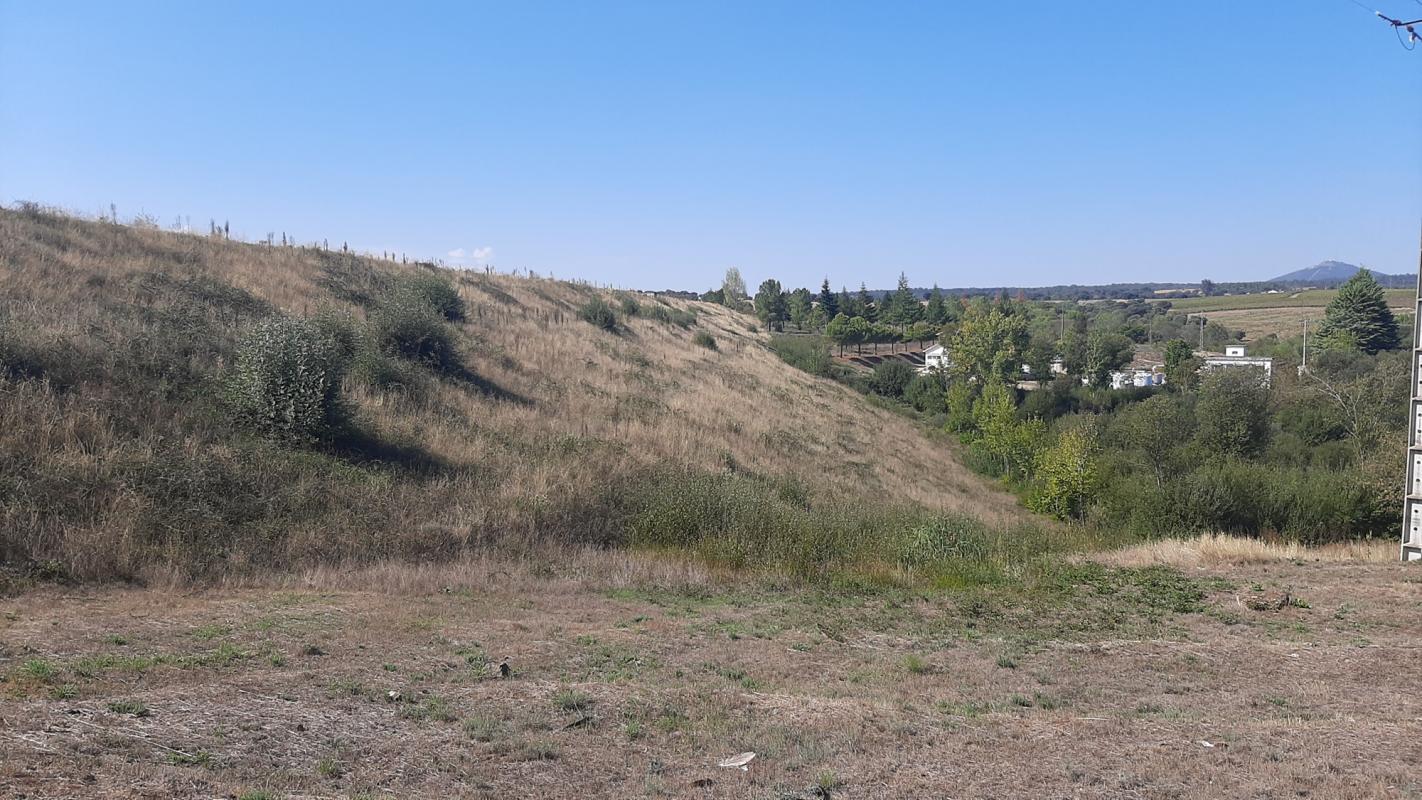

Galeria de imagens

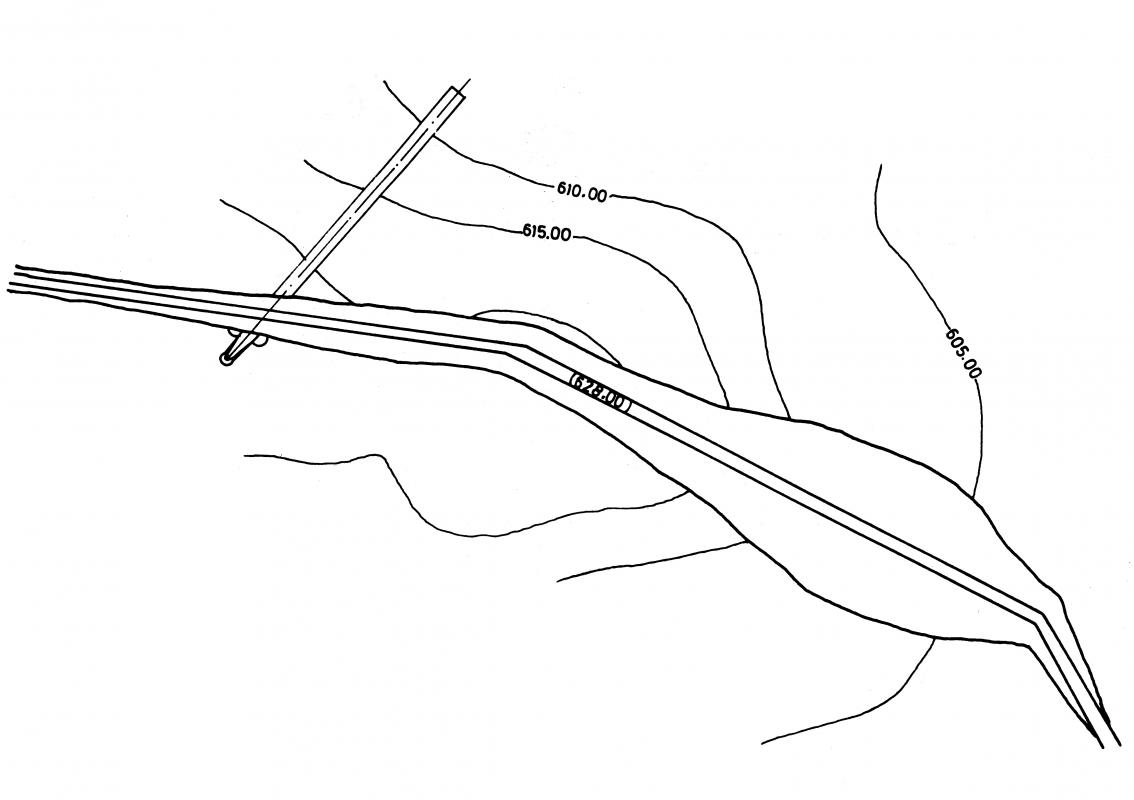

Galeria de desenhos
