SENHORA DE MONFORTE

UTILIZAÇÕES - Energia

LOCALIZAÇÃO
Distrito - Guarda
Concelho - Figueira de Castelo Rodrigo
Local - Senhora de Monforte
Bacia Hidrográfica - Douro
Linha de Água - Rio Côa

DADOS GERAIS
Promotor - Energias Hidroeléctricas, Lda
Dono de Obra (RSB) -
Projectista -
Construtor - Teixeira Duarte, S.A.
Ano de Projecto - 1990
Ano de Conclusão - 1993

CARACTERÍSTICAS HIDROLÓGICAS
Área da Bacia Hidrográfica - 1100 km2
Precipitação média anual - 568 mm
Caudal integral médio anual - 341850 x 1000 m3
Caudal de cheia - 800 m3/s
Período de retorno - 100 anos

CARACTERÍSTICAS DA ALBUFEIRA
Área inundada ao NPA - 23 x 1000m2
Capacidade total - 87,3 x 1000m3
Capacidade útil -  35,9 x 1000m3
Volume morto - 51,4 x 1000m3
Nível de pleno armazenamento (NPA) -  435 m
Nível de máxima cheia (NMC) - 439,9 m
Nível mínimo de exploração (Nme) -  433 m

CARACTERÍSTICAS DA BARRAGEM
Betão - Gravidade
Altura acima da fundação - 20 m
Altura acima do terreno natural - 18 m
Cota do coroamento - 440 m
Comprimento do coroamento -  78 m
Largura do coroamento - 1 m
Fundação - Rocha
Volume de betão -  6,8 x 1000 m3

DESCARREGADOR DE CHEIAS
Localização - Centro
Tipo de controlo - Sem controlo
Tipo de descarregador - Sobre a barragem
Cota da crista da soleira - 435 m
Desenvolvimento da soleira - 52 m
Caudal máximo descarregado - 800 m3/s
Dissipação de energia - Trampolim

DESCARGA DE FUNDO
Localização - Talvegue
Tipo - Através da barragem
Secção da conduta - d 2,2 m
Caudal máximo -  21 m3/s
Controlo a montante - Comporta vagão
Dissipação de energia - Inexistente

CENTRAL HIDROELÉCTRICA
Tipo de central - Afastada da barragem
Nº de grupos instalados - 2
Tipo de grupos - Francis
Potência total Instalada - 10 MW
Energia produzida em ano médio - 32,9 GWh

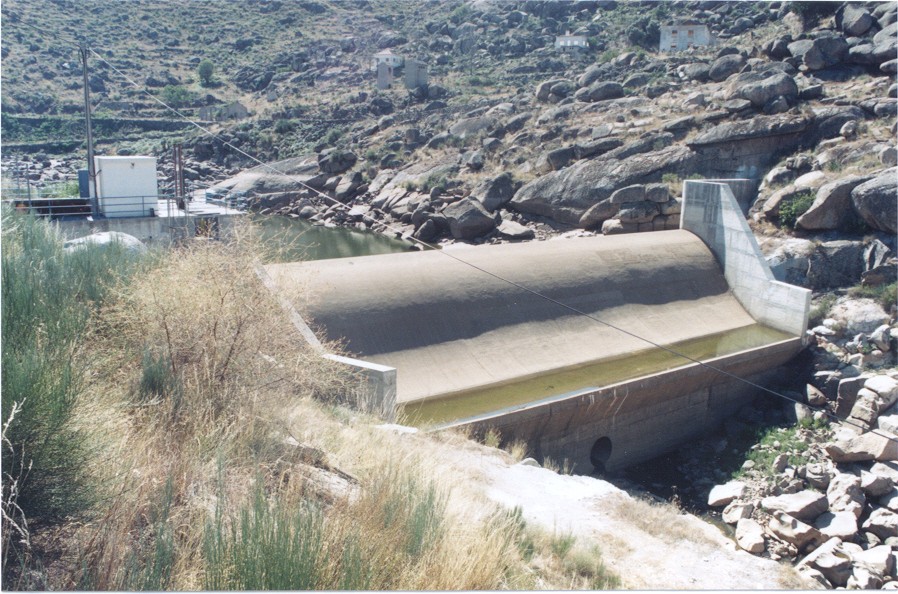

Galeria de imagens

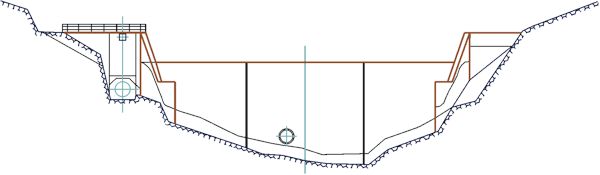

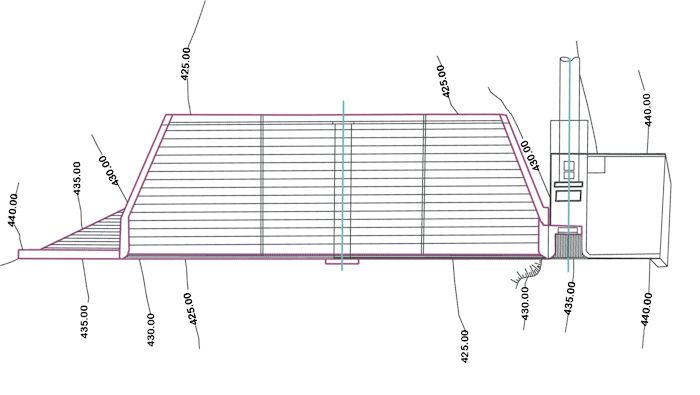

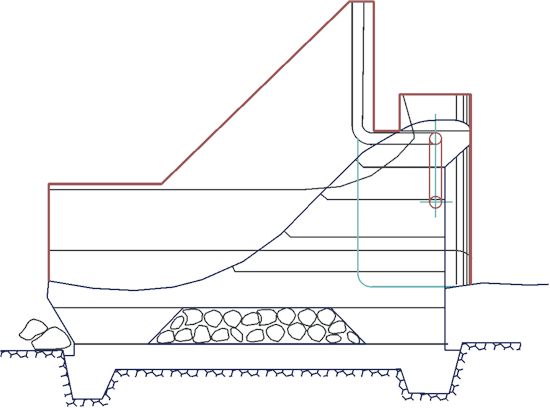

Galeria de desenhos
