UTILIZAÇÕES - Abastecimento / Energia / Navegação
LOCALIZAÇÃO
Distrito - Bragança
Concelho - Bragança
Local - Serra Serrada
Bacia Hidrográfica - Douro
Linha de Água - Ribeira das Andorinhas
DADOS GERAIS
Promotor - C. M. Bragança
Dono de Obra (RSB) - C. M. Bragança
Projectista - Hidrotécnica Portuguesa
Construtor - Somague
Ano de Projecto - 1986
Ano de Conclusão - 1989
CARACTERÍSTICAS HIDROLÓGICAS
Área da Bacia Hidrográfica - 6,7 km2
Precipitação média anual - 1400 mm
Caudal integral médio anual - 7170 x 1000 m3
Caudal de cheia - 46 m3/s
Período de retorno - 500 anos
CARACTERÍSTICAS DA ALBUFEIRA
Área inundada ao NPA - 264,7 x 1000m2
Capacidade total - 1680 x 1000m3
Capacidade útil - 1500 x 1000m3
Volume morto - 180 x 1000m3
Nível de pleno armazenamento (NPA) - 1252 m
Nível de máxima cheia (NMC) - 1252,5 m
Nível mínimo de exploração (Nme) - 1241,5 m

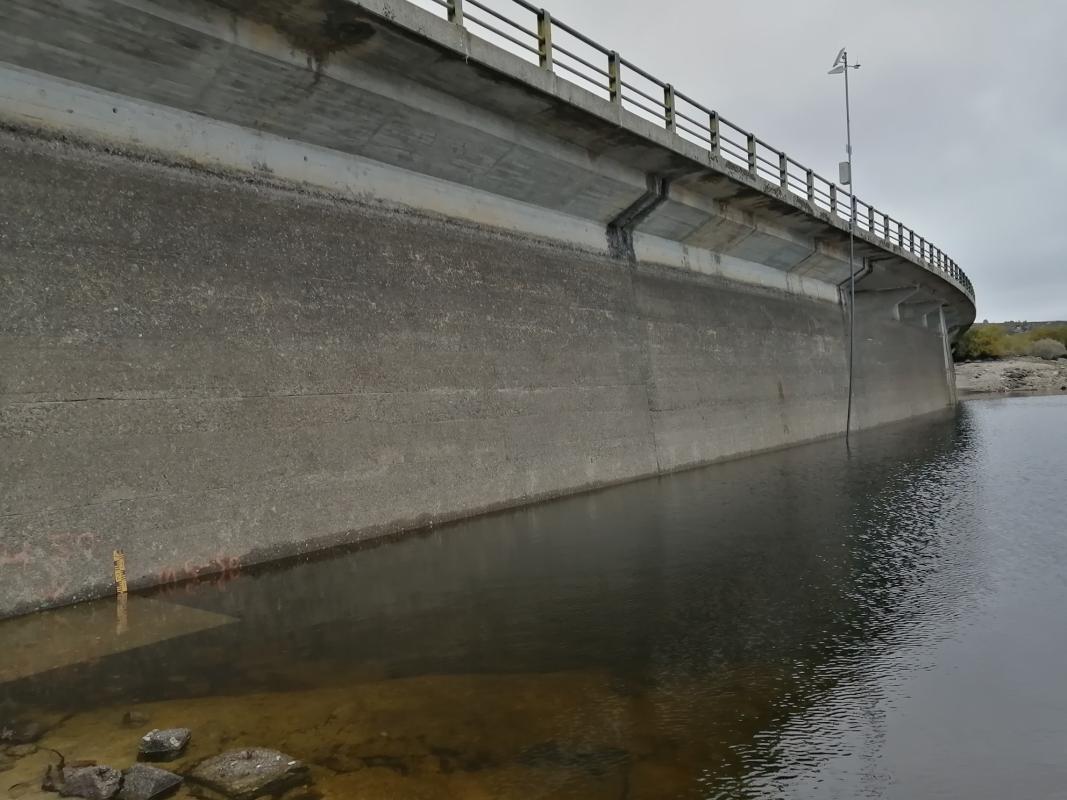

CARACTERÍSTICAS DA BARRAGEM
Betão - Gravidade
Altura acima da fundação - 25 m
Altura acima do terreno natural - 20 m
Comprimento do coroamento - 1254 m
Comprimento do coroamento - 170 m
Largura do coroamento - 2 m
Fundação - Granito
Volume de betão - 14,6 x 1000 m3
DESCARREGADOR DE CHEIAS
Localização - Centro
Tipo de controlo - Sem controlo
Tipo de descarregador - Sobre a barragem
Cota da crista da soleira - 1252m
Desenvolvimento da soleira - 40 m
Caudal máximo descarregado - 46 m3/s
Dissipação de energia - Trampolim

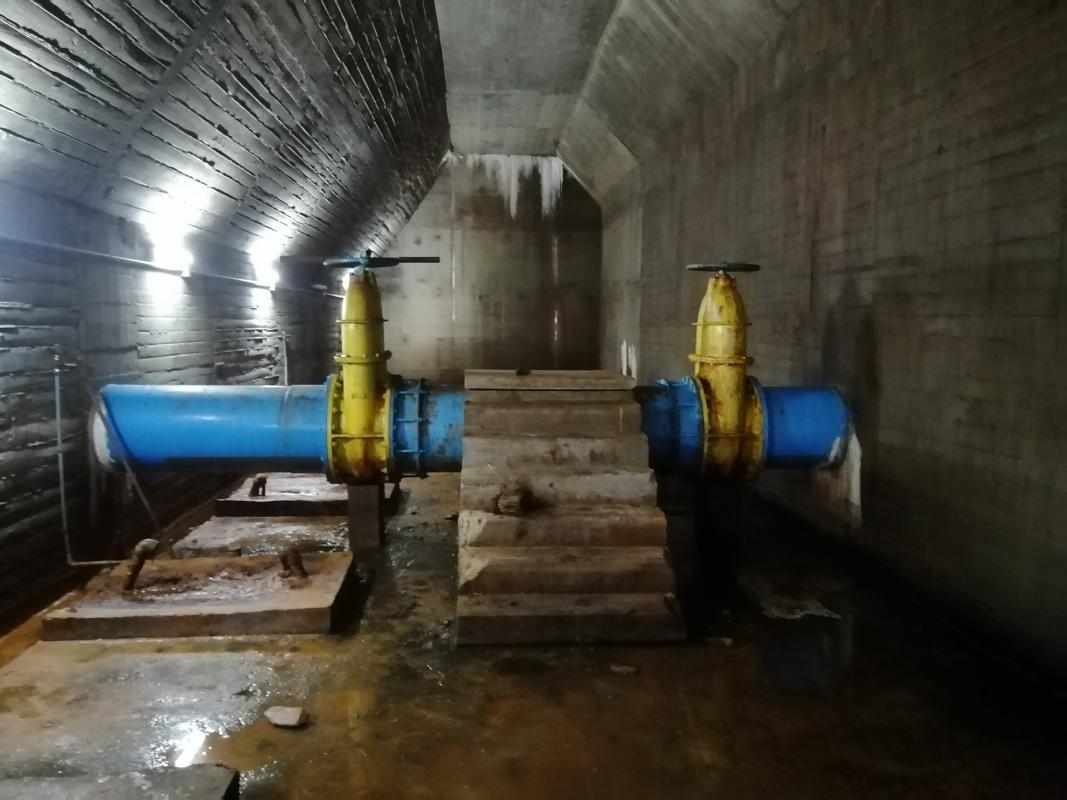

DESCARGA DE FUNDO
Localização - Talvegue
Tipo - Através da barragem
Secção da conduta - d 600 mm
Caudal máximo - 3,7 m3/s
Controlo a jusante - Válvulas de cunha
Dissipação de energia - Trampolim
CENTRAL HIDROELÉCTRICA
Nº de grupos instalados - 2
Tipo de grupos - Pelton
Potência total Instalada - 3,4 MW
Energia produzida em ano médio - 8,71 GWh
