SORDO

UTILIZAÇÕES - Abastecimento / Energia

LOCALIZAÇÃO
Distrito - Vila Real
Concelho - Vila Real
Local - Sordo
Bacia Hidrográfica - Douro
Linha de Água - Rio Sordo

DADOS GERAIS
Promotor - C.M de Vila Real/C.M. de Sta. Marta de Penaguião
Dono de Obra (RSB) - Águas do Norte S.A.
Projectista - TECNOPOR
Construtor - CONDURIL
Ano de Projecto - 1991
Ano de Conclusão - 1997

CARACTERÍSTICAS HIDROLÓGICAS
Área da Bacia Hidrográfica - 48 km2
Precipitação média anual - 2169 mm
Caudal integral médio anual - 76000 x 1000 m3
Caudal de cheia - 365 m3/s
Período de retorno - 1000 anos

CARACTERÍSTICAS DA ALBUFEIRA
Área inundada ao NPA - 84 x 1000m2
Capacidade total - 1000 x 1000m3
Capacidade útil - 850 x 1000m3
Volume morto - 150 x 1000m3
Nível de pleno armazenamento (NPA) - 522,5 m
Nível de máxima cheia (NMC) - 525,5 m
Nível mínimo de exploração (Nme) - 507 m

CARACTERÍSTICAS DA BARRAGEM
Betão - Gravidade com curvatura
Altura acima da fundação - 36 m
Altura acima do terreno natural - 33 m
Cota do coroamento - 527 m
Comprimento do coroamento - 108 m
Largura do coroamento - 6 m
Volume de betão - 35 x 1000 m3

DESCARREGADOR DE CHEIAS
Localização - No corpo da barragem
Tipo de controlo - Sem controlo
Tipo de descarregador - Soleira WES
Cota da crista da soleira - 522,5 m
Desenvolvimento da soleira - 21 m
Caudal máximo descarregado - 200 m3/s
Dissipação de energia - Trampolim

DESCARGA DE FUNDO
Localização - Corpo da Barragem
Tipo - Através da barragem
Controlo a montante - Comporta plana
Controlo a jusante - Comporta
Dissipação de energia - Ressalto

CENTRAL HIDROELÉCTRICA
Tipo de central - Afastada da barragem
Nº de grupos instalados - 2
Tipo de grupos - Pelton
Potência total Instalada - 10 MW
Energia produzida em ano médio - 25 GWh

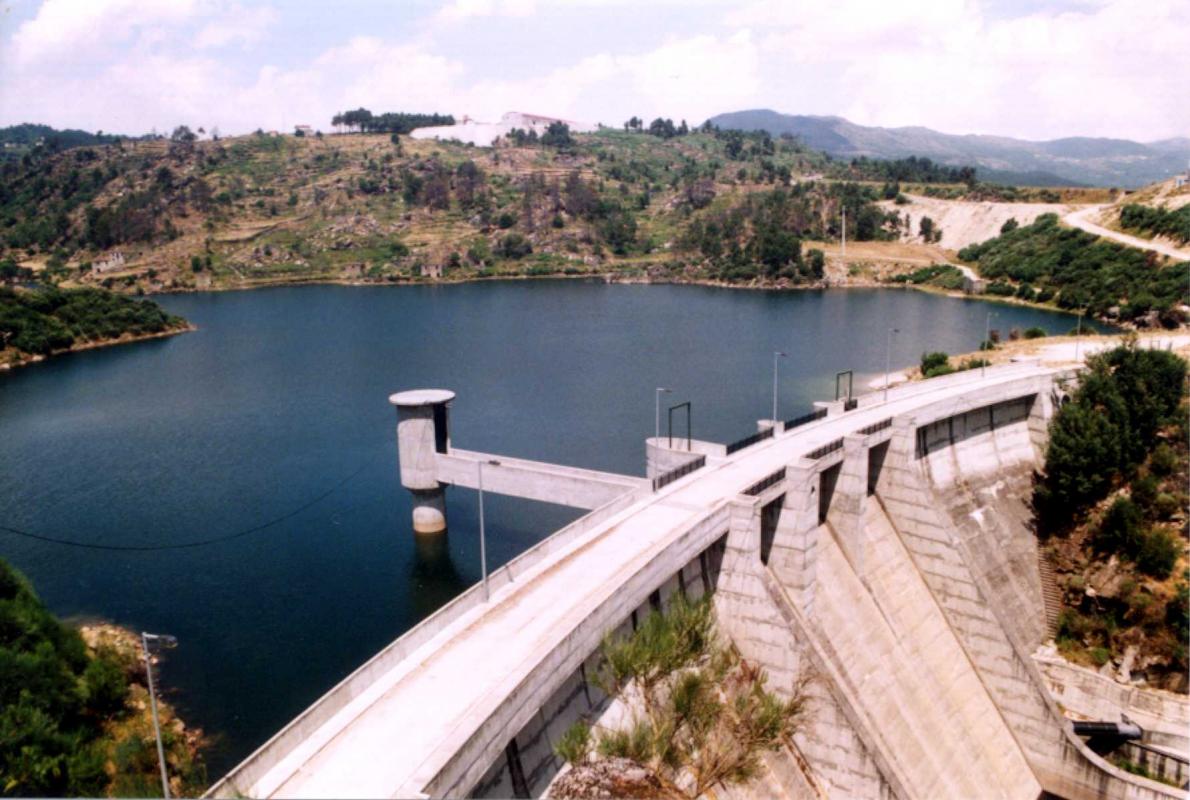

Galeria de imagens

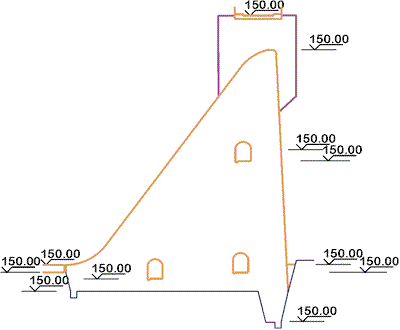

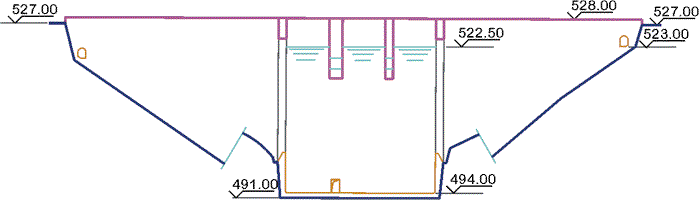

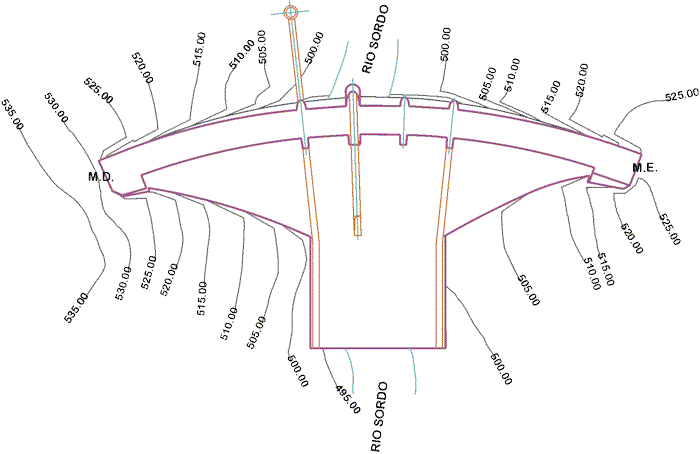

Galeria de desenhos
