VAQUEIROS

UTILIZAÇÕES - Rega

LOCALIZAÇÃO
Distrito - Faro
Concelho - Alcoutim
Local - Vaqueiros
Bacia Hidrográfica - Guadiana
Linha de Água - Barranco das Hortas

DADOS GERAIS
Promotor - Direcção Regional de Agricultura do Algarve
Dono de Obra (RSB) -
Projectista - ETEGE
Ano de Projecto - 1989
Ano de Conclusão - 1995

CARACTERÍSTICAS HIDROLÓGICAS
Área da Bacia Hidrográfica - 1,64 km2
Precipitação média anual - 505,7 mm
Caudal integral médio anual - 302 x 1000 m3
Caudal de cheia - 14 m3/s
Período de retorno - 100 anos

CARACTERÍSTICAS DA ALBUFEIRA
Capacidade total - 241 x 1000m3
Capacidade útil - 227 x 1000m3
Volume morto - 14 x 1000m3
Nível de pleno armazenamento (NPA) - 238 m
Nível de máxima cheia (NMC) - 238,5 m
Nível mínimo de exploração (Nme) - 226 m

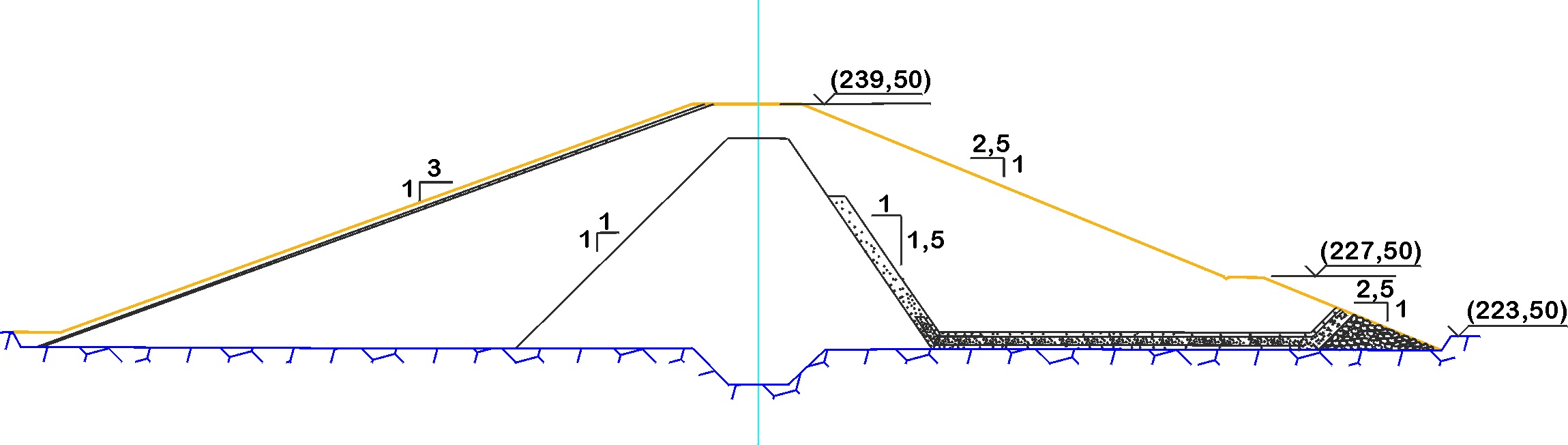

CARACTERÍSTICAS DA BARRAGEM
Aterro - Terra zonada
Altura acima da fundação - 16 m
Cota do coroamento - 239,5 m
Comprimento do coroamento - 98 m
Largura do coroamento - 6 m
Volume de aterro - 33 x 1000 m3

DESCARREGADOR DE CHEIAS
Localização - Margem esquerda
Tipo de controlo - Sem controlo
Tipo de descarregador - Canal de encosta
Cota da crista da soleira - 238 m
Desenvolvimento da soleira - 12 m
Caudal máximo descarregado - 9,8 m3/s
Dissipação de energia - Ressalto

DESCARGA DE FUNDO
Localização - Talvegue
Tipo - Em conduta sob o aterro
Secção da conduta - d 300 mm
Caudal máximo - 0,52 m3/s
Controlo a montante - Comporta em torre de manobra
Controlo a jusante - Válvula
Dissipação de energia - Inexistente
