VENDA VELHA

UTILIZAÇÕES - Rega / Defesa contra cheias

LOCALIZAÇÃO
Distrito - Setúbal
Concelho - Montijo
Local - Rio Frio
Bacia Hidrográfica - Tejo
Linha de Água - Ribeira da Asseiceira

DADOS GERAIS
Promotor - Sociedade Agrícola de Rio Frio
Dono de Obra (RSB) - Sociedade Agrícola de Rio Frio
Projectista - Engº José Lupi; HP
Ano de Projecto - 1957
Ano de Conclusão - 1957

CARACTERÍSTICAS HIDROLÓGICAS
Área da Bacia Hidrográfica - 174 km2
Precipitação média anual - 600 mm
Caudal integral médio anual - 17400 x 1000 m3
Caudal de cheia - 300 m3/s
Período de retorno - 100 anos

CARACTERÍSTICAS DA ALBUFEIRA
Área inundada ao NPA - 1150 x 1000m2
Capacidade total - 4700 x 1000m3
Capacidade útil - 60 x 1000m3
Nível de pleno armazenamento (NPA) - 14,55 m
Nível de máxima cheia (NMC) - 16,35 m
Nível mínimo de exploração (Nme) - 5,55 m

CARACTERÍSTICAS DA BARRAGEM
Aterro - Terra homogénea
Altura acima da fundação -  m
Altura acima do terreno natural - 12,5 m
Cota do coroamento - 18,55 m
Comprimento do coroamento - 550 m
Largura do coroamento - 4 m
Número de banquetas a jusante - 3
Fundação - Aluviões e argilas
Volume de aterro - 78 x 1000 m3

DESCARREGADOR DE CHEIAS
Localização - Portela no lado esquerdo
Tipo de controlo - Sem controlo
Tipo de descarregador - Canal de encosta
Cota da crista da soleira - 14,55 m
Desenvolvimento da soleira - 110 m
Caudal máximo descarregado - 139 m3/s
Dissipação de energia - Ressalto

DESCARGA DE FUNDO
Localização - Talvegue
Tipo - Em conduta sob o aterro
Secção da conduta - Oval
Caudal máximo - 12 m3/s
Controlo a montante - Comporta plana
Dissipação de energia - Inexistente

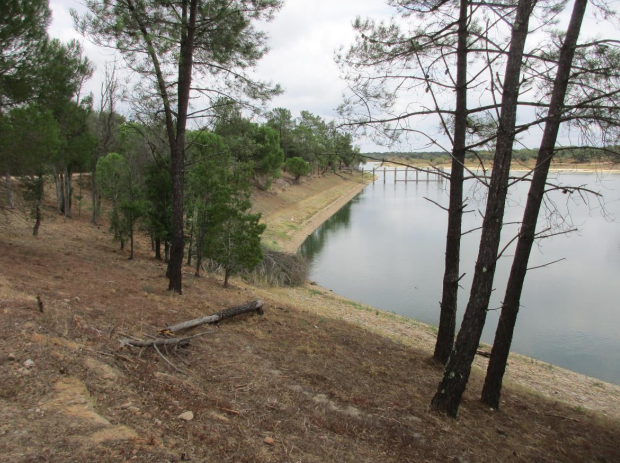

Galeria de imagens

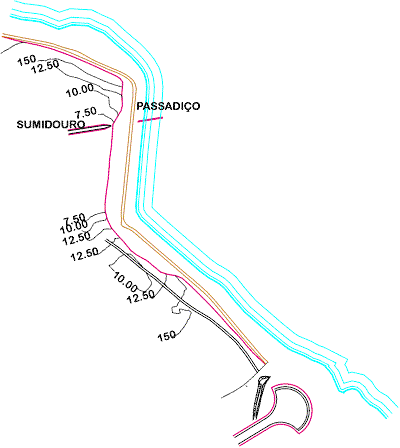

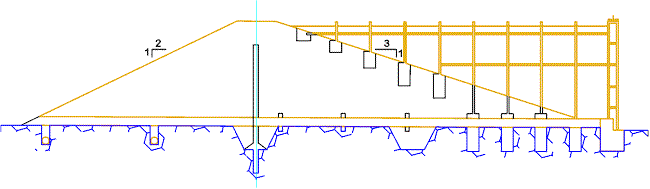

Galeria de desenhos
